| Количество: | |
|---|---|
Диапазон частот | Восходящий канал | Нисходящая линия | |||
900 МГц | 880 - 915 МГц | 925 - 960 МГц | |||
Максимум.Прирост | 75дБ±2дБ | 80 дБ ± 2 дБ | |||
Максимум.Выходная мощность | 20дБм±2дБм | 27дБм±2дБм | |||
Пропускная способность | Широкий диапазон | ||||
Ручная регулировка усиления | Шаг 31 дБ / 1 дБ | ||||
АЛК | >25дБ | ||||
Пульсация в полосе | ≤ 8 дБ | ||||
Коэффициент шума | ≤ 6 дБ | ||||
КСВ | ≤ 2,0 | ||||
Интермодуляция | ≤ -40 дБн | ||||
Паразитное излучение | 9 кГц ~ 1 ГГц | ≤ -36 дБм | |||
1~12,75 ГГц | ≤ -30 дБм | ||||
Временная задержка | ≤ 1,5 мкс | ||||
Стабильность частоты | ≤ 0,01 ч/млн | ||||
Среднее время безотказной работы | > 50000 часов | ||||
Импеданс | 50 Ом | ||||
Источник питания | 90-264В переменного тока, 9В/5А постоянного тока | ||||
Индикатор питания | Индикатор мощности | ||||
Светодиод тревоги | Red | Автоколебания или сильный входной сигнал | |||
Зеленый | Обычный | ||||
Механическая спецификация | |||||
РЧ-разъем | N-женщина | ||||
Выключатель | Выключатель питания, переключатель ручного управления усилением | ||||
Охлаждение | Радиатор Конвекционное охлаждение | ||||
Влажность | < 90% | ||||
Рабочая Температура | -10°С ~ +55°С | ||||
Условия окружающей среды | IP40 | ||||
Тип установки | Настенная установка | ||||
Размер | 268мм*58мм*189мм | ||||
Масса | <4,1 кг | ||||
Функции
1. Экономичное решение для зон со слабым сигналом, сокращение числа входящих вызовов.
2. Компактный размер, низкое энергопотребление, простота установки, отличный чехол.
Расширение и удлинение сигнала базовой станции.
Оптимизация качества сигнала и источника
3. Покройте около 3000~6000 м² без блокировки или препятствия.
4. Высоколинейный дизайн, дизайн функции ALC, низкий уровень помех для BTS.
5. Поддержка любых сотовых устройств (голос, данные и видео)
6. Усилитель широкополосного сигнала или настраиваемый усилитель селективного диапазона.
Преимущества

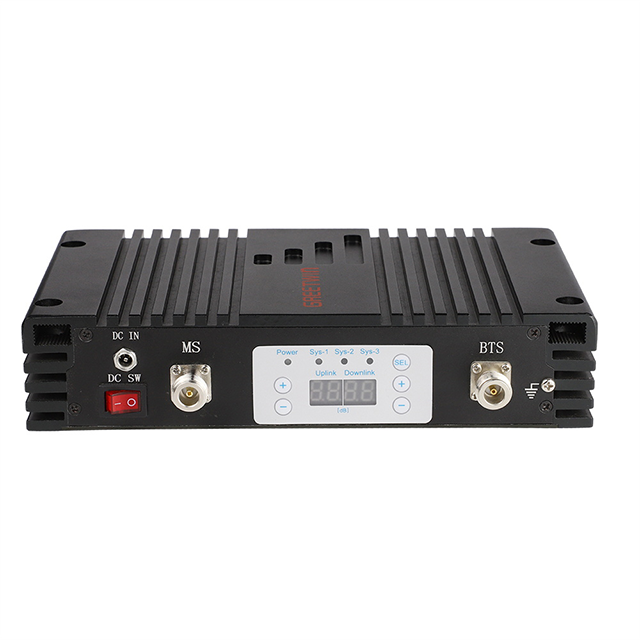

Цифровая панель дисплея, настройка интеллектуального режима
Вызывается интеллектуальная функция, которую можно активировать с помощью цифровой панели дисплея.
Пользователи могут выбрать коэффициент усиления и рабочую систему с помощью светодиодной цифровой панели.
Установить технические параметры просто и эффективно, это проще, чем DIP-переключатель.

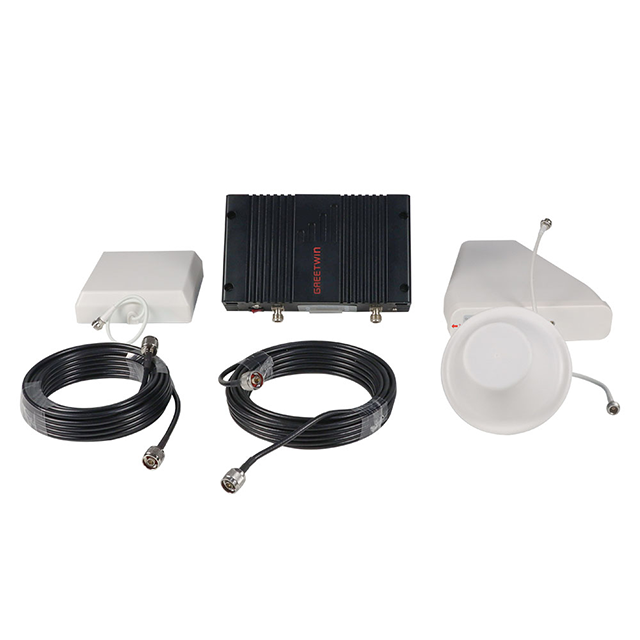

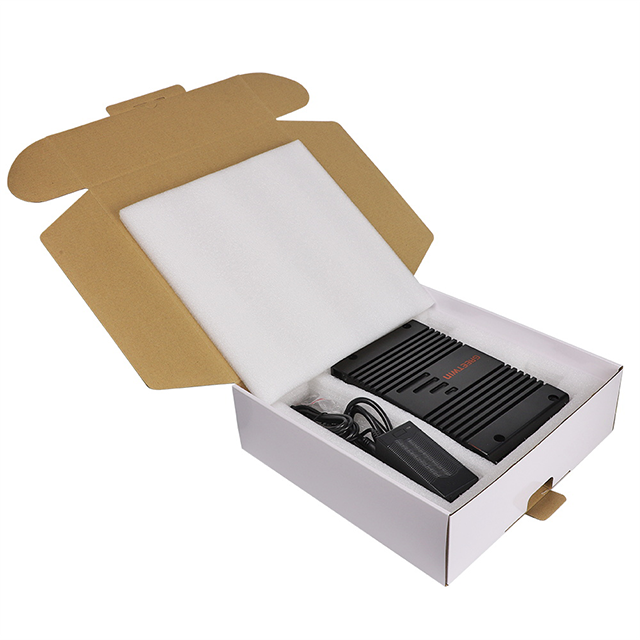

Стандартный пакет
1) AC90-264V, адаптер питания постоянного тока 9 В/5 А 1 шт.
2) Шнур питания переменного тока (стандарт ЕС/США/Великобритании/ЮАР/Китай и т. д.) 1 шт.
3) Монтажный комплект 1 шт.
4) Руководство пользователя 1 шт.
Схема применения

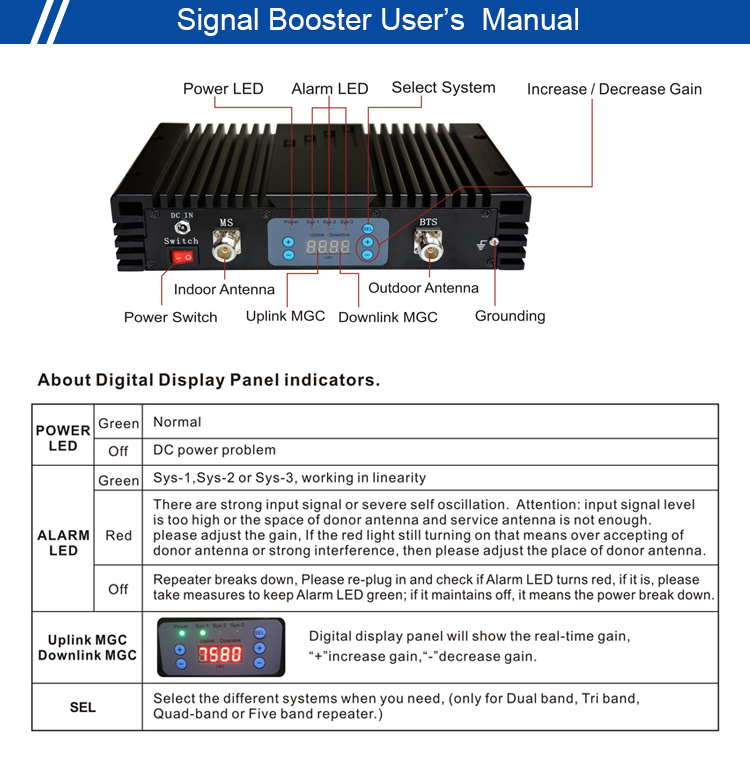

Руководство пользователя
Мы производим усилители сигналов в соответствии с вашими требованиями.
Частоты поддержки:
Однодиапазонный, двухдиапазонный, трехдиапазонный, четырехдиапазонный, квинтовый диапазон для ваших вариантов.
Одиночный диапазон:
Tetra400MHz, CDMA450MHz, LTE700MHz, LTE800MHz, iDEN800, CDMA 800/GSM850MHz, GSM 900MHz, EGSM900, AWS1700/2100MHz, DCS1800MHz, LTE1800MHz, PCS1900MHz, 3G WCDMA 21060MHz0, LTE2200
Двухполосный:
GSM900+1800, EGSM900+1800, GSM900+PCS1900, GSM900+ LTE2600, GSM900+3G 2100, EGSM900+WCDMA, GSM850+PCS1900, GSM850+ AWS1700, CDMA800+WCDMA, CDMA800+1800,1800+3G 2100, LTE 2100, 1800+3G 2100, ПКС1900,
LTE800+EGSM900, и т.п.
Три группы:
GSM900+DCS1800+3G2100, 1800+2100+LTE2600, LTE800+GSM900+1800,
GSM900+1800+LTE2600, GSM900+2100+LTE2600, EGSM900+WCDMA+LTE2600, GSM850+PCS1900+AWS1700, GSM850+PCS1900+LTE2600,
LTE700+PCS1900+AWS1700 и т. д.
Четыре диапазона:
GSM900+1800+2100+LTE2600, EGSM900+1800+2100+LTE2600,
LTE800+GSM900+1800+WCDMA, LTE800+EGSM900+1800+WCDMA, LTE800+GSM900+WCDMA+LTE2600, LTE800+EGSM900+WCDMA+LTE2600 и т. д.
Квинтовая группа:
LTE800+GSM900+1800+2100+LTE2600
LTE800+EGSM900+1800+2100+LTE2600
LTE700(12/17)+ LTE700(14)+GSM850+PCS1900+AWS1700/2100 и т.д.
Усилитель сигнала должен быть совместим с частотами, используемыми в вашей стране.
Пожалуйста, свяжитесь с GREETWIN TECH для получения подробной информации.
