Количество: | |
---|---|
Китай
GREETWIN
СГС, ИСО9001, КЭ, РОХС
GW-26DRDW
1 шт
оборотный
Коробка с пеной PE
3 рабочих дня после получения платежа
Т/Т, Л/К, западное соединение, МонейГрам
5000 шт в месяц
усилитель сигнала усилителя 3Г сигнала репитера цифров 26дБм мобильный для тоннеля
Описание усилителя сигнала:
Цифровой повторитель — это новый тип радиочастотного повторителя, в котором используется технология DSP (цифровая обработка сигналов) на платформе FPGA, высоколинейные компоненты и непревзойденная инновационная фильтрация DSP обеспечивают высочайший уровень производительности.Цифровой повторитель может быть выбран в режиме работы Band Selective или Channel Selective, который поддерживает до 12 каналов как на восходящей, так и на нисходящей линии связи.Используя усовершенствованный механизм ALC, каждый из каналов имеет индивидуальное усиление и настройку ALC.
Усилитель сигнала Функции:
· Корпус из алюминиевого сплава IP65 обладает высокой устойчивостью к пыли, воде и коррозии;
· Техника линейного усилителя мощности с высоким коэффициентом усиления и надежной работой
· Встроенные функции AGC и ALC обеспечивают простоту установки без настройки.
· Компактный размер и малый вес, простота установки на стену или столб
· Принятие фильтра с высокой селективностью и низкими вносимыми потерями устраняет помехи между восходящей и нисходящей линиями связи.
· Поддержка SNMP и веб-интерфейса.
· Порты RS232 или RJ45 обеспечивают подключение к ноутбуку для локальной настройки и мониторинга через встроенный веб-интерфейс.
· Встроенный беспроводной модем (опция) для удаленного мониторинга с помощью SMS, GPRS или TCP/IP.
· С помощью встроенного веб-интерфейса можно отслеживать подробные параметры и состояние ретранслятора, такие как RSSI, температура, уровень выходной мощности, коэффициент усиления, ATT, обратные потери, КСВ и т. д.
Усилитель сигнала Заявление:
Для расширения покрытия сигнала или заполнения зоны отсутствия сигнала в местах, где сигнал слабый или недоступен.
· На открытом воздухе: аэропорты, туристические районы, поля для гольфа, туннели, фабрики, горнодобывающие районы, деревни, автомагистрали.
· Внутри: Гостиницы, выставочные центры, подвалы, торговые центры, офисы, автостоянки.
Вещь | 1800 МГц | 2100 МГц |
Середина | Середина | |
DL | ||
Тип повторителя | Повторитель цифрового фильтра (DFR), полоса не менее 3 подслотов | Повторитель цифрового фильтра (DFR), полоса не менее 3 подслотов |
Частота работы | 1805–1880 МГц (частотное окно 20 МГц) | 2135 - 2150 МГц |
Максимальный повторитель входного порта | -55 дБм | -55 дБм |
Повторитель выходного порта макс. | 26 дБм | 26 дБм |
Максимальное усиление | 81 дБ | 81 дБ |
Регулировка мощности | 31 шаг / 1 дБ | 31 шаг / 1 дБ |
Мин. изоляция (дБ) | 84 | 84 |
UL | ||
Тип повторителя | Повторитель цифрового фильтра (DFR), полоса не менее 3 подслотов | Повторитель цифрового фильтра (DFR), полоса не менее 3 подслотов |
Частота работы | 1710–1775 МГц (частотное окно 20 МГц) | 1945 - 1960 МГц |
Максимальный повторитель входного порта | -65 дБм | -65 дБм |
Повторитель выходного порта макс. | 16 дБм | 16 дБм |
Максимальное усиление | 81 дБ | 81 дБ |
Регулировка мощности | 31 шаг / 1 дБ | 31 шаг / 1 дБ |
Мин. изоляция (дБ) | 84 | 84 |
КСВ | 1,1<=х<1,4 | 1,1<=х<1,4 |
Интермодуляция | Макс. -37 дБм или -80 дБн | Макс. -37 дБм или -80 дБн |
Паразитное излучение | Макс. -37 дБм при +/- 750 кГц | Макс. -37 дБм при +/- 750 кГц |
Импеданс ввода/вывода | 50 Ом | 50 Ом |
Коэффициент шума | Макс. 5 дБ | Макс. 5 дБ |
Групповая временная задержка | Макс. 4 мкс | Макс. 4 мкс |
Диапазон температур | от -25 градусов Цельсия до +55 градусов Цельсия | от -25 градусов Цельсия до +55 градусов Цельсия |
Относительная влажность | Макс 95% | Макс 95% |
Среднее время безотказной работы | Мин.100000 часов | Мин.100000 часов |
Тип разъема | N-женщина | N-женщина |
ИКС | Нет | Нет |
АЛК | Да | Да |
АРУ | Да | Да |
Диапазон управления АРУ | Мин. 40 дБ (+/-1 дБ) | Мин. 40 дБ (+/-1 дБ) |
Диапазон регулировки усиления | 31 шаг (шаг 1 дБ) | 31 шаг (шаг 1 дБ) |
NMS на основе службы передачи данных (включая модем (только 2G/3G или 2G (только GSM/DCS или GSM)*)) | Да | Да |
графический интерфейс | Да | Да |
Потребляемая мощность | 50 Вт | 50 Вт |
Тип источника питания | Импульсный регулятор | Импульсный регулятор |
ИБП в корпусе (IP 65, повторитель внутри) | Необходимость | Необходимость |
Емкость ИБП | 4 часа | 4 часа |
Антенная система (включая аксессуары) | ||
Донор | ||
Тип | Яги (свиной хвост N-самка 30 см) | Яги (свиной хвост N-самка 30 см) |
Прирост | > 18 дБи | > 18 дБи |
Антенна на мачте (алюминий Ø 2 дюйма, включая кронштейн) | ||
Обслуживание | ||
Тип | отраслевой | отраслевой |
Прирост | > 17 дБи | > 17 дБи |
Антенна на мачте (алюминий Ø 5' с кронштейном) | 3 метра | 3 метра |
Установочная часть | ||
Длина кабеля RG8 | 30 м | 30 м |
Соединитель N-папа RG8 | 2 шт. | 2 шт. |
МКБ с коробкой | 2 ампера | 2 ампера |
Кабель питания 3-жильный с стопорным контактом | 10 метров | 10 метров |
Монтажный местный материал (стяжки кабельные, резина, изоляция 3М, наклейка Исат, кабельный хомут и т.д.) | 2 пакет | 2 пакет |
Поддержите эти частоты:
Диапазон частот | Восходящий канал | Нисходящая линия |
МДКР 450 | 452,5–457,5 МГц | 462,5–467,5 МГц |
LTE700 А/Б | 699-716 МГц | 729-746 МГц |
LTE700 С | 777- 787 МГц | 746-756 МГц |
LTE700D | 788-798 МГц | 758-768 МГц |
ЛТЕ 800 | 832-862 МГц | 791- 821 МГц |
ИДЕН | 806-824 МГц | 851- 869 МГц |
CDMA 800/GSM 850 | 824-849 МГц | 869- 894 МГц |
GSM 900 | 890-915 МГц | 935-960 МГц |
ВСА | 880 - 915 МГц | 925 - 960 МГц |
AWS1700 | 1710- 1755 МГц | 2110- 2155 МГц |
ДКС 1800 | 1710- 1785 МГц | 1805- 1880 МГц |
ПК 1900 | 1850- 1910 МГц | 1930- 1990 МГц |
ВКДМА/3Г 2100 | 1920- 1980 МГц | 2110- 2170 МГц |
ЛТЕ 2600 | 2500- 2570 МГц | 2620- 2690 МГц |
Усилитель сигнала Схема применения:

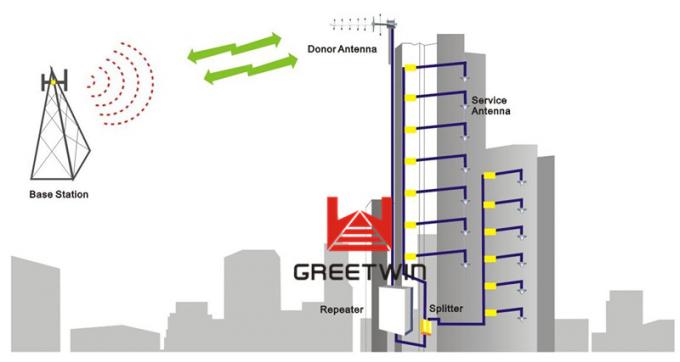

Крытый охват:

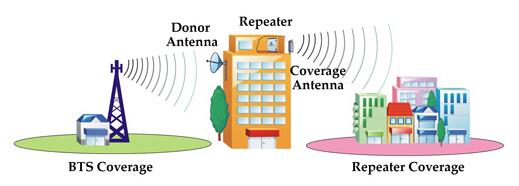

Усилитель сигнала Наружное покрытие:
