Количество: | |
---|---|
Китай
GREETWIN
СГС, ИСО9001, КЭ, РОХС
GW-30LAW
1 шт
оборотный
Коробка с пеной PE
3 рабочих дня после получения платежа
Т/Т, Л/К, западное соединение, МонейГрам
5000 шт в месяц

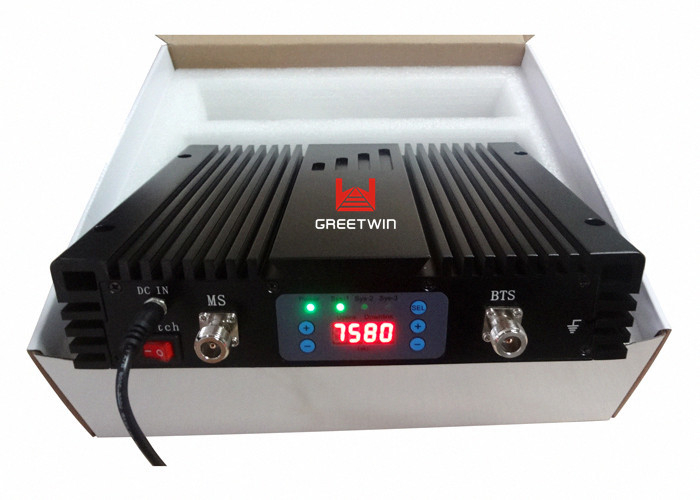

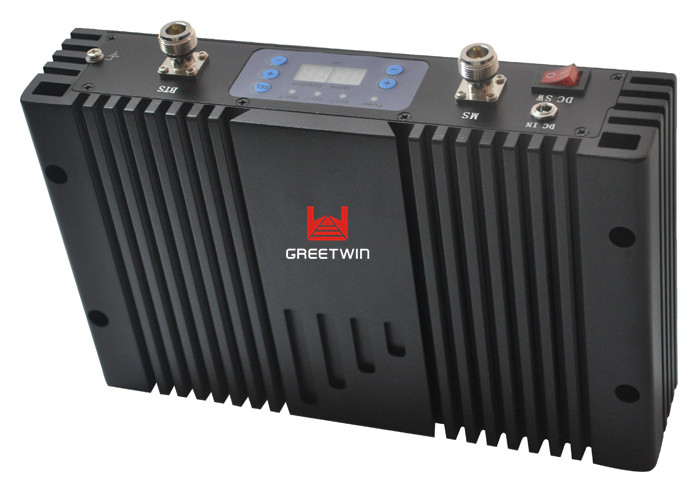

Усилитель сигнала GSM линии UMTS 3G 2100MHz WCDMA для расширения покрытия сигнала
Описание линейного усилителя:
Линейные усилители фактически применяются как линейные усилители, они используются в качестве решения для покрытия внутри помещений и должны работать с ретранслятором мобильного сигнала.Он усиливает передаваемый РЧ-сигнал, чтобы компенсировать потерю сигнала из-за чрезмерного количества кабеля или компонентов.
Он состоит из двух независимых каналов: Uplink (или Forward Link) и Down Link (или Reverse Link).Нисходящий канал получает донорские сигналы от BTS или повторителей и усиливает донорские сигналы;Uplink принимает и усиливает сигналы от MS, чтобы улучшить расширение покрытия внутри помещений.
Усилитель значительно повышает удовлетворенность потребителей благодаря своей интегрированной конструкции, компактным размерам, простоте проектирования и быстрой установке и отладке.
Линейные усилители специально разработаны для того, чтобы помочь базовой станции (BTS) или ретрансляторам компенсировать системные потери от распределительного кабеля внутри здания, разветвителя мощности и направленного ответвителя, а также расширить зону покрытия сигнала внутри здания и улучшить гибкость системы покрытия внутри здания. дизайн
Для удовлетворения требований к напряженности поля системы покрытия сигнала внутри здания.
Пожалуйста, держитесь подальше от нагревательного оборудования, потому что усилитель будет рассеивать тепло при работе.И не накрывайте усилитель ничем, что влияет на теплоотвод.
Устраните пропущенные вызовы и увеличьте скорость передачи данных с помощью усилителя сигнала.
Особенности линейного усилителя:
1. Экономичное решение для зон со слабым сигналом, сокращение числа входящих вызовов.
2. Компактный размер, низкое энергопотребление,
3. простая установка, отличный чехол.
4. Расширение и расширение сигнала базовой станции.
5. Оптимизация качества сигнала и источника
6. Усилитель широкополосного сигнала или индивидуальный усилитель селективного диапазона.
7. Высоколинейный дизайн, дизайн функции ALC, низкий уровень помех для BTS.
8. Поддержка любых сотовых устройств (голос, данные и видео)
Линейный усилитель Преимущества:
Цифровая панель дисплея, настройка интеллектуального режима
Вызывается интеллектуальная функция, которую можно активировать с помощью цифровой панели дисплея.
Пользователи могут выбрать коэффициент усиления и рабочую систему с помощью светодиодной цифровой панели.
Установить технические параметры просто и эффективно, это проще, чем DIP-переключатель.
Линейный усилитель Заявление:
Для расширения покрытия сигнала или заполнения зоны отсутствия сигнала в местах, где сигнал слабый или недоступен.
В помещении: гостиницы, дома, подвалы, торговые центры, офисы, автостоянки, магазины и т. Д.
Линейный усилитель Технические характеристики:
Диапазон частот | Восходящий канал | Нисходящая линия | |||
3G 2100 | 1920-1980 МГц | 2110-2170 МГц | |||
Максимум.Прирост | 35 дБ | 40 дБ | |||
Максимум.Выходная мощность | 0 дБм | 30 дБм | |||
Пропускная способность | Широкий диапазон | ||||
Ручная регулировка усиления | Шаг 31 дБ / 1 дБ | ||||
Автоматическая регулировка усиления | >30дБ | ||||
Пульсация в полосе | ≤8дБ | ||||
Коэффициент шума | ≤ 6 дБ | ||||
КСВ | ≤ 2,0 | ||||
Интермодуляционные продукты | 9 кГц ~ 1 ГГц | ≤ -36 дБм | |||
1~12,75 ГГц | ≤ -30 дБм | ||||
Паразитное излучение | 9 кГц ~ 1 ГГц | ≤ -36 дБм | |||
1~12,75 ГГц | ≤ -30 дБм | ||||
Временная задержка | ≤ 1,5 мкс | ||||
Стабильность частоты | ≤ 0,01 ч/млн | ||||
Среднее время безотказной работы | > 50000 часов | ||||
Импеданс | 50 Ом | ||||
Источник питания | 90-264В переменного тока, 9В/5А постоянного тока | ||||
Индикатор питания | Индикатор мощности | ||||
Светодиод тревоги | Red | Автоколебания или сильный входной сигнал | |||
Зеленый | Обычный | ||||
Механическая спецификация | |||||
РЧ-разъем | N-женщина | ||||
Выключатель | Выключатель | ||||
Охлаждение | Радиатор Конвекционное охлаждение | ||||
Влажность | < 90% | ||||
Рабочая Температура | -20°С ~ +55°С | ||||
Условия окружающей среды | IP40 | ||||
Тип установки | Настенная установка | ||||
Размер | 268мм*58мм*189мм | ||||
Масса | < 3,5 кг |
Поддержка однополосного типа:
Диапазон частот | Восходящий канал | Нисходящая линия |
МДКР 450 | 452,5–457,5 МГц | 462,5–467,5 МГц |
LTE700 А/Б | 699-716 МГц | 729-746 МГц |
LTE700 С | 777- 787 МГц | 746-756 МГц |
LTE700D | 788-798 МГц | 758-768 МГц |
ЛТЕ 800 | 832-862 МГц | 791- 821 МГц |
ИДЕН | 806-824 МГц | 851- 869 МГц |
CDMA 800/GSM 850 | 824-849 МГц | 869- 894 МГц |
GSM 900 | 890-915 МГц | 935-960 МГц |
ВСА | 880 - 915 МГц | 925 - 960 МГц |
AWS1700 | 1710- 1755 МГц | 2110- 2155 МГц |
ДКС 1800 | 1710- 1785 МГц | 1805- 1880 МГц |
ПК 1900 | 1850- 1910 МГц | 1930- 1990 МГц |
ВКДМА/3Г 2100 | 1920- 1980 МГц | 2110- 2170 МГц |
ЛТЕ 2600 | 2500- 2570 МГц | 2620- 2690 МГц |
Модель:
GW-20LAW, 20 дБм
GW-23LAW, 23 дБм
GW-27LAW, 27 дБм
GW-30LAW, 30 дБм
Линейный усилитель Схема применения:
