Количество: | |
---|---|
Китай
GREETWIN
СГС, ИСО9001, КЭ, РОХС
GW-40-ICSG
1 шт
оборотный
Коробка с пеной PE
3 рабочих дня после получения платежа
Т/Т, Л/К, западное соединение, МонейГрам
5000 шт в месяц

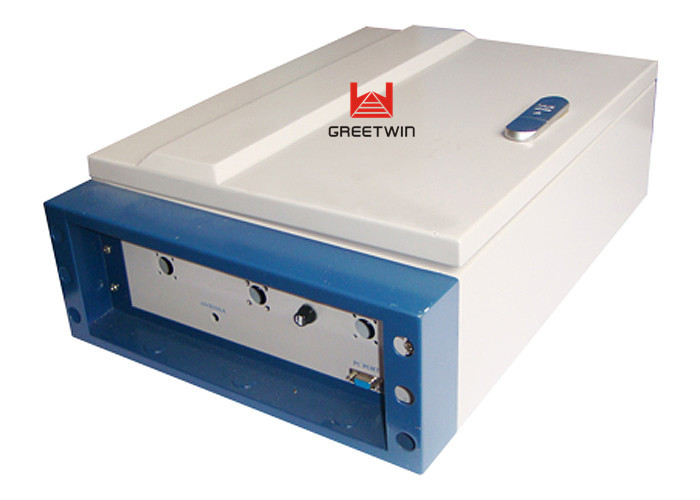

Сигнал сотового телефона наивысшей мощности бустеры предохранение от колебаний ретранслятора ИКС
Описание усилителя сигнала Cell Phoen:
В основном это касается деревни и сельской местности в комбинированном решении для покрытия.Некоторые районы имеют очень плохое покрытие, низкую скорость доступа к сети, частую передачу данных по сети и высокую скорость сброса вызовов.
В сети автомобильных и железных дорог имеются слепые зоны из-за тени гор, зданий и леса.Между тем, транспортные средства, экранирующие сигнал, также ослабляют сигнал покрытия сети внутри транспортных средств.Как правило, в качестве источника сигнала используется BTS вокруг шоссе или железной дороги, а в качестве решения используется оптоволоконный повторитель или беспроводной повторитель.
Решение: Беспроводной радиочастотный повторитель + общая антенно-фидерная система
Повторитель ICS (система подавления помех) — это новый тип однодиапазонного радиочастотного повторителя, который может автоматически обнаруживать и подавлять сигналы помех, вызванные колебанием обратной связи между антеннами-донорами и антеннами покрытия, в режиме реального времени с помощью DSP (цифровой обработки сигналов). технологии.Он может постоянно и стабильно подавлять сигналы помех и адаптироваться к любым изменениям в окружающей радиочастотной среде (включая стационарные и мобильные объекты).
Как и повторитель RF, повторитель ICS работает как реле между BTS и мобильными телефонами.Он принимает сигнал от BTS через донорную антенну, линейно усиливает сигнал и затем ретранслирует его через антенну покрытия (или внутреннюю систему распределения сигналов) в зону слабого/слепого покрытия.Мобильный сигнал также усиливается и ретранслируется на BTS в обратном направлении.
Усилитель сигнала сотовой связи Функции:
· корпус из алюминиевого сплава обладает высокой устойчивостью к пыли, воде и коррозии;
· Высокоселективный селектор каналов может обрабатывать 12 каналов одновременно;
· Подавление сигнала помех в режиме реального времени (в т.ч. многолучевое замирание, сигнал обратной связи);
· Функция ICS для предотвращения автоколебаний, увеличения усиления и дальности покрытия, а также снижения требований к изоляции между донорной антенной и антенной покрытия;
· Принятие фильтра с высокой селективностью и низкими вносимыми потерями устраняет помехи между восходящей и нисходящей линиями связи;
Встроенный беспроводной модем для связи с NMS (системой управления сетью), которая может удаленно контролировать рабочее состояние ретранслятора и загружать рабочие параметры в репитер.
Повторитель ICS в основном применим к такому случаю:
· Репитер может найти место установки, которое может принимать чистый сигнал BTS на достаточно сильном уровне и может удовлетворить требования изоляции, чтобы избежать автоколебаний;
· И требование изоляции между донорской и антенной покрытия трудно выполнить с помощью радиочастотного ретранслятора.
·
По сравнению со стандартными RFR (радиочастотный повторитель), FSR (частотный повторитель) и FOR (оптоволоконный повторитель) повторитель ICS имеет следующие преимущества и недостатки:
Усилитель сигнала сотовой связи Преимущества:
Простота создания места установки;
Меньшая стоимость оборудования и строительства сайта.
Более низкая стоимость обслуживания (отсутствие затрат на износ оптоволоконного кабеля);
Антенна покрытия может быть обращена в том же направлении, что и Антенна донора (что не может быть реализовано с помощью RFR).
Усилитель сигнала сотовой связи Недостатки:
Может возникнуть сильный шум сигнала, поскольку донорская антенна улавливает сигнал из эфира;
Репитер должен быть установлен в зоне действия BTS.
Усилитель сигнала сотовой связи Заявление:
Для расширения покрытия сигнала или заполнения зоны отсутствия сигнала в местах, где сигнал слабый или недоступен.
· На открытом воздухе: аэропорты, туристические районы, поля для гольфа, туннели, фабрики, горнодобывающие районы, деревни, автомагистрали.
· Внутри: Гостиницы, выставочные центры, подвалы, торговые центры, офисы, автостоянки.
Рабочая частота (настраиваемая) | Восходящий канал | 890-915 МГц |
Нисходящая линия | 935-960 МГц | |
Рабочая пропускная способность | Настраиваемый | |
Максимум.Входной уровень (неразрушающий) | -10 дБм | |
Выходная мощность (настраивается) | 33~43 дБм (2~20 Вт) | |
Прирост | ≥ 90 дБ | |
Диапазон регулировки усиления | 1~31 дБ с шагом 1 дБ | |
Рабочий Макс.Прирост | ≥ Изоляция антенны + 10 дБ | |
АРУ и АРУ | Поддерживается | |
Защита от колебаний усилителя мощности | Система подавления помех | |
Сигналы обратной связи об отмене — макс.Размеры окна | ≥ 6 мкс | |
Диапазон подавления помех | ≥ 25 дБ | |
Величина вектора ошибки (EVM) | ≤ 12,5% | |
Коэффициент стоячей волны по напряжению (КСВН) | < 1,5 | |
Коэффициент шума | ≤ 5 дБ | |
Внутриполосная пульсация | ≤ 3 дБ | |
Ошибка частоты | ≤ 0,05 частей на миллион | |
Паразитное излучение и IMD3 | Соответствует 3GPP TS 25.106 V6.0.0 | |
Интермодуляция третьего порядка | ≤ -45 дБн/30 кГц | |
Системная задержка | ≤ 5,0 мкс | |
Импеданс ввода/вывода | 50 Ом | |
РЧ-разъем | N-тип (женский) | |
Диапазон температур | Эксплуатация: -25°C ~ +55°C / Хранение: -30°C ~ +60°C | |
Диапазон относительной влажности | ≤ 95% (без конденсации) | |
Источник питания (настраиваемый) | 48 В постоянного тока / 85–265 В переменного тока, 45–65 Гц | |
Потребляемая мощность | ≤200 Вт | |
Резервный источник питания (дополнительно) | 4 часа | |
Уровень корпуса | IP65 | |
Размеры (см) | 75x50x32 | |
Вес (кг) | ≤ 36 | |
Функция мониторинга NMS (дополнительно) | Тревога в реальном времени для состояния двери, температуры, источника питания, LNA, VSWR, автоколебаний и т. д. Дистанционное управление, такое как включение/выключение, увеличение/уменьшение выходной мощности и т. д. Состояние в режиме реального времени для выходной/входной мощности, усиления UL/DL, всего состояния повторителя и т. д. |
Поддержите эти частоты:
Диапазон частот | Восходящий канал | Нисходящая линия |
МДКР 450 | 452,5–457,5 МГц | 462,5–467,5 МГц |
LTE700 А/Б | 699-716 МГц | 729-746 МГц |
LTE700 С | 777- 787 МГц | 746-756 МГц |
LTE700D | 788-798 МГц | 758-768 МГц |
ЛТЕ 800 | 832-862 МГц | 791- 821 МГц |
ИДЕН | 806-824 МГц | 851- 869 МГц |
CDMA 800/GSM 850 | 824-849 МГц | 869- 894 МГц |
GSM 900 | 890-915 МГц | 935-960 МГц |
ВСА | 880 - 915 МГц | 925 - 960 МГц |
AWS1700 | 1710- 1755 МГц | 2110- 2155 МГц |
ДКС 1800 | 1710- 1785 МГц | 1805- 1880 МГц |
ПК 1900 | 1850- 1910 МГц | 1930- 1990 МГц |
ВКДМА/3Г 2100 | 1920- 1980 МГц | 2110- 2170 МГц |
ЛТЕ 2600 | 2500- 2570 МГц | 2620- 2690 МГц |
Схема применения:
Крытый охват:
Наружное покрытие:
