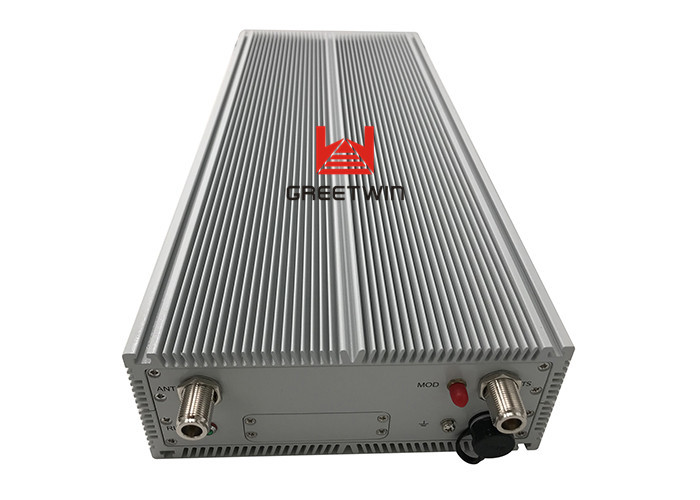

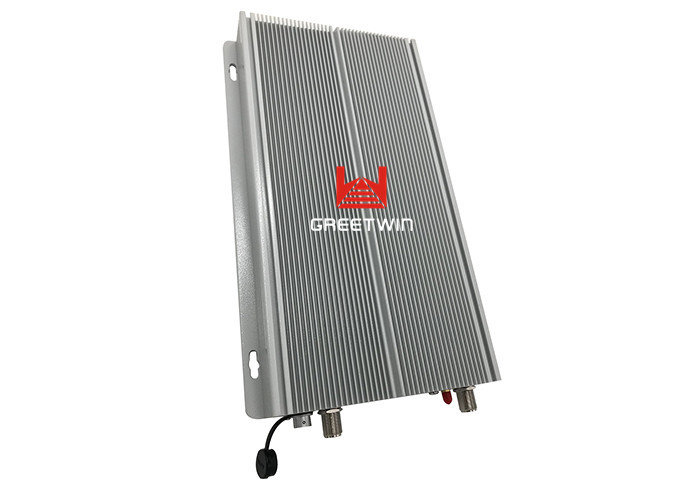

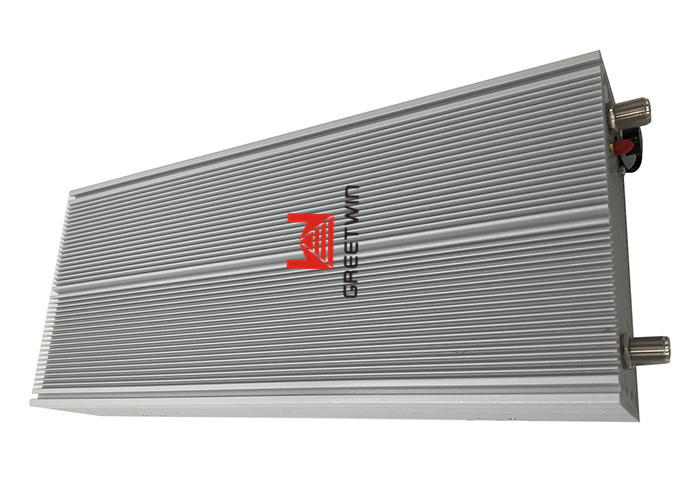

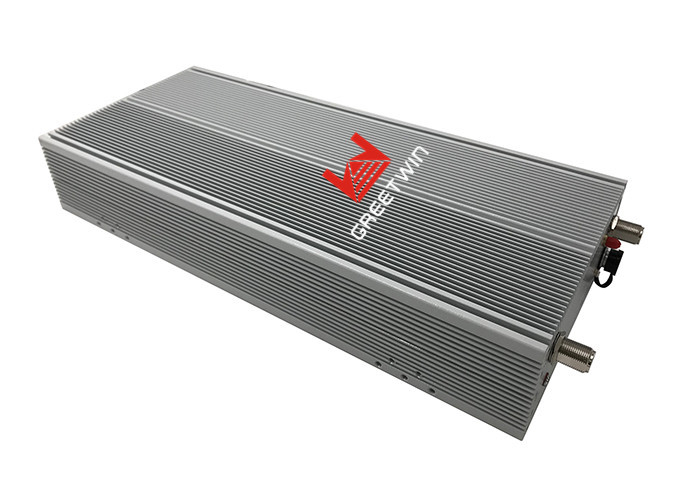

23dBm EGSM 900/1800/2100 усилители сигнала сотового телефона с цифровой технологией
Модель.ГВ-23ДР-ЭДВ
Описание усилителя сигнала сотового телефона:
Приветвин ГВ-23ДР-ЭДВ Модель представляет собой трехдиапазонный цифровой ретранслятор, поддерживающий EGSM 900 / DCS 1800 / WCDMA 2100 МГц с 23 дБм на диапазон и имеющий программно-определяемую фильтрацию до 4 поддиапазонов на диапазон.Индивидуальные настройки усиления и ALC обеспечивают однородное покрытие и предотвращение колебаний.
Каждый поддиапазон может работать независимо друг от друга без какого-либо влияния.Он предназначен для поддержки одной мобильной системы и помогает мобильным операторам усиливать собственные мобильные сигналы.Он поддерживает настройку поддиапазона и каналов с помощью программного обеспечения для адаптации к требованиям операторов без каких-либо изменений в оборудовании.Ретранслятор также оснащен системой дистанционного управления и мониторинга OMT/OMC, позволяющей настраивать и контролировать работу устройства удаленно через ПК или беспроводной модем (дополнительная функция).Встроенный резервный аккумулятор обеспечит работу устройства даже при внезапном отключении электроэнергии (дополнительная функция).
Усилитель сигнала сотового телефона Функции:
1. Стабильная работа, низкое энергопотребление, соответствие промышленному стандарту
2. Цифровая технология, множество фильтров на ПАВ обеспечивают достаточный уровень выходного сигнала и подавление внеполосных помех.
3. Высокая изоляция, сильная совместимость, конвекционное охлаждение, легкий вес, удобная установка.
4. Локальный мониторинг RJ45 и удаленный мониторинг соответствуют стандарту протокола мониторинга связи, что удобно для ввода в эксплуатацию и технического обслуживания.
Компоненты оборудования:
Основные компоненты цифровых повторителей:
| Совместные действия | Характеристики | Количество | Ед. изм | Примечания |
| Главный мастер | NXWXSB201821230111 | 1 | Кусок | |
| Сетевая линия | 1М*Р45 | 1 | Кусок | |
| Заземляющий провод | 1,5 мм⊃2; | 1.5 | метр | Заканчивается металлическим листом |
| Расширительный винт | М4*100мм | 4 | Кусок | |
| Монтажный кронштейн | / | 2 | Кусок | |
| Винт монтажного кронштейна | М6*14мм | 4 | Кусок | |
| Штыревая антенна | 800~2700 МГц | 1 | Кусок | Используется для модема |
Усилитель сигнала сотового телефона Принцип работы:
Принцип цифрового селективного повторителя диапазона заключается в том, что сигнал нисходящей линии связи, полученный донорной антенной базовой станции, должен быть отправлен на селективный фильтр диапазона через дуплексер для фильтрации и усиления селективным усилителем диапазона нисходящего канала до надлежащего уровня.Антенна покрытия через дуплексер должна излучать сигнал нисходящей линии связи.Точно так же уровень сигнала, принимаемого ретрансляционной антенной, после фильтрации должен регулироваться до регулируемого уровня с помощью селективного усилителя диапазона восходящей линии связи.Антенна-донор будет излучать его после того, как он будет отфильтрован и отправлен на дуплексер.
Описание интерфейса панели:
| Нет. | Предметы | Описание |
| 1 | перегородка | Откройте его, гнездо для SIM-карты и интерфейс RJ45 внутри |
| 2 | МОДЕМ | Гнездо SMA, подключение к штыревой антенне с гнездом SMA. |
| 3 | БЕЖАТЬ | Индикатор мощности |
| 4 | МУРАВЕЙ | Комнатная служебная антенна, гнездо SMA |
| 5 | БТС | Наружная донорная антенна, SMA-гнездо |
| 6 | GND | Заземление оборудования |
| 7 | переменный ток | Источник питания: 220 В переменного тока |
Усилитель сигнала сотового телефона Характеристики:
| Опции | Восходящий канал | Нисходящая линия | |||
| Диапазон частот | ЭГСМ900 | 880-915 МГц | 925-960 МГц | ||
| GSM1800 | 1710-1785 МГц | 1805-1880 МГц | |||
| 3G 2100 | 1920-1980 МГц | 2110-2170 МГц | |||
| Пропускная способность | ЭГСМ900 | 4 поддиапазона, каждый 0,2 ~ 10 МГц, регулируемые и регулируемые в диапазоне частот 900 МГц | |||
| GSM1800 | 3 поддиапазона, каждый 0,2 ~ 20 МГц, настраиваемые и регулируемые в диапазоне частот 1800 МГц с шагом 0,2 МГц | ||||
| 3G 2100 | 4 поддиапазона, каждый 0,2 ~ 15 МГц, регулируемые и регулируемые в диапазоне частот 2000 МГц с шагом 0,2 МГц | ||||
| Максимум.прирост | 70 ± 2 дБ | 75 ± 2 дБ | |||
| Максимальная выходная мощность | 20 ± 2 дБм | 23 ± 2 дБм | |||
| Ручная регулировка усиления (шаг вниз) | ≥31дБ/шаг 1дБ | ||||
| 1-10 дБ | ︱â–⊃3;︱≤1,0 дБ | ||||
| 11-20дБ | ︱â–⊃3;︱≤1,5 дБ | ||||
| 21-30дБ | ︱â–⊃3;︱≤2,0 дБ | ||||
| КСВ | вход | ≤ 2,3 | |||
| выход | ≤ 2,3 | ||||
| Коэффициент шума | стандарт ≤ 8 дБ, макс.≤ 9 дБ | ||||
| Групповая задержка | ≤ 7 мкс | ||||
| Ошибка частоты | ЭГСМ900/GSM1800 | ≤ 0,05 ppm 3GPP TS 51.026 (V 13.0.0) | |||
| Стабильность частоты | 3G 2100 | ± 0,01 ppm 3GPP TS 25.143 (V 13.0.0) | |||
| Функциональные элементы | |||||
| Движущаяся полоса | ЭГСМ900 | Поддиапазоны частот могут быть мобильными в диапазоне 35 МГц. | |||
| GSM1800 | Поддиапазоны частот могут быть мобильными в диапазоне 75 МГц. | ||||
| 3G 2100 | Поддиапазоны частот могут быть мобильными в диапазоне 60 МГц. | ||||
| Регулируемая полоса пропускания | ЭГСМ900 | Поддиапазоны частот можно настраивать от 0,2 МГц до максимальных 10 МГц. | |||
| GSM1800 | Поддиапазоны частот могут быть настроены от 0,2 МГц до максимум 20 МГц. | ||||
| 3G 2100 | Поддиапазоны частот могут быть настроены от 0,2 МГц до максимум 15 МГц. | ||||
| Светодиодные индикаторы системы | АЛК не активен | --- | Зеленый | ||
| ALC активен <45дБ | --- | Мигает зеленым 1 раз/3 секунды | |||
| ALC активен ≥ 45 дБ | --- | Мигает зеленым 1 раз в 1 секунду | |||
| ALC активен (51 дБ) заканчивается | --- | Мигает красным 1 раз в 1 секунду | |||
| Светодиодные индикаторы управления |
Индикатор запуска | Модуль мониторинга работает корректно | Мигает зеленым 1 раз в 1 секунду | ||
| Модуль мониторинга работает некорректно | Выключенный | ||||
|
Индикатор модема | SIM-карта не вставлена | Выключенный | |||
| SIM-карта вставлена, но нет сигнала | Red | ||||
| Режим СМС связи | Мигает зеленым 1 раз в 1 секунду | ||||
| Режим связи GPRS | Мигает зеленым 2 раза в 1 секунду | ||||
| Ошибка связи GPRS | Мигает красным 1 раз в 1 секунду | ||||
|
Индикатор тревоги | Нет элементов будильника | Зеленый | |||
| Есть элементы беспокойства. | Red | ||||
| Сбой постоянного тока | Выключенный | ||||
| Механические параметры | |||||
| Соединители | N-женщина | ||||
| Dimensions | 460 мм (без разъема 20 мм) * 200 мм * 80 мм | ||||
| Вес | 9,1 кг (с упаковочной коробкой, 10,72 кг) | ||||
| Тип установки | Настенное крепление | ||||
| Заземление | Внешнее заземление (корпус) | ||||
| Электрические параметры | |||||
| Источник власти | Входящий переменный ток 100 ~ 240 В, 50 ~ 60 Гц, исходящий постоянный ток 12 В / 7 А | ||||
| Потребляемая мощность | 55 Вт | ||||
| Входное и выходное сопротивление | 50 Ом | ||||
| Экологический параметр | |||||
| Рабочая температура | -25°C ~ +55°C | ||||
| Условия окружающей среды | IP40 | ||||
| Программного обеспечения | |||||
| Локальный мониторинг | ПК через порт Ethernet | ||||
| Удаленное наблюдение | через SMS или GPRS (дополнительная функция) | ||||
| Контролируемые параметры | Усиление, частота, повторитель вкл/выкл, будильник | ||||
| Параметры мониторинга | Усиление, частота, включение/выключение повторителя, тревожное сообщение | ||||
| Тревога | Сбой повторителя, сбой питания, аварийный сигнал ALC (уровень усиления сигнала) и т. д. | ||||
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
1. После установки усилителя сигнал будет не очень хорошим, покрытие сигнала в помещении очень маленькое?
> Отрегулируйте положение и направление наружной антенны
> Замените другую наружную антенну с высоким коэффициентом усиления
> Проверьте, хорошо ли подключены кабели
> Изменить более мощный повторитель
2. Сигнал сотового телефона полный, но качество связи плохое?
> Гораздо меньшее расстояние между внутренней и наружной антенной, разделяйте их на большее расстояние.
3. После установки бустера сигнал будет не только хорошим, но и более плохим?
> Гораздо меньшее расстояние между внутренней и наружной антенной, разделяйте их на большее расстояние.
4. Работает хорошо в течение длительного времени, вдруг сигнал плохой?
> Проверьте, не залиты ли разъемы наружного кабеля
> Проверьте, нормально ли работает индикатор питания
> Если кабели не залиты водой, а индикатор питания работает нормально, значит, у усилителя есть проблемы, и его необходимо отправить на завод для ремонта.
Усилитель сигнала сотового телефона Заявление:
Усилитель сигнала сотового телефона Монтаж:
Усилитель крепится к стене с помощью дюбелей.
A. Просверлите отверстия в намеченном месте и установите дюбели.
B. Совместите отверстия с распорными болтами, по очереди установите плоские шайбы, пружинные шайбы и гайки и затяните гайки, чтобы закрепить установочную опору.
C. Установите бустер и закрепите его.
D. Подсоедините кабели и силовые кабели к усилителю соответственно.
E. После установки усилителя, как описано выше, включите усилитель, чтобы проверить рабочее состояние.
Усилитель сигнала сотового телефона Связь:
A. Порт BTS: кабель донорской антенны подключается к внешнему порту;
B. Порт MS: служебная штыревая антенна подключена к внутреннему порту;
C. DC IN: подключен к адаптеру питания.
