Количество: | |
---|---|
Китай
GREETWIN
СГС, ИСО9001, КЭ, РОХС
ГВ-20ДВЛ
1 шт
290,9–350,1 долларов США/ПК
Коробка с пеной PE
3 рабочих дня после получения платежа
Т/Т, Л/К, западное соединение, МонейГрам
5000 шт в месяц

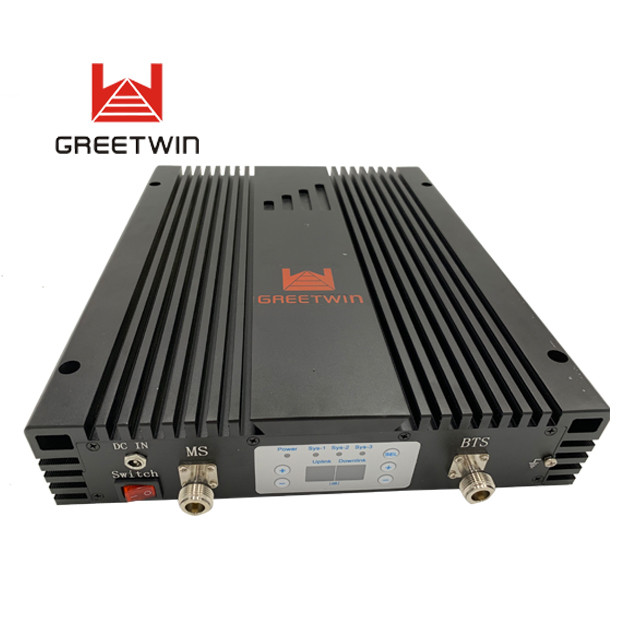

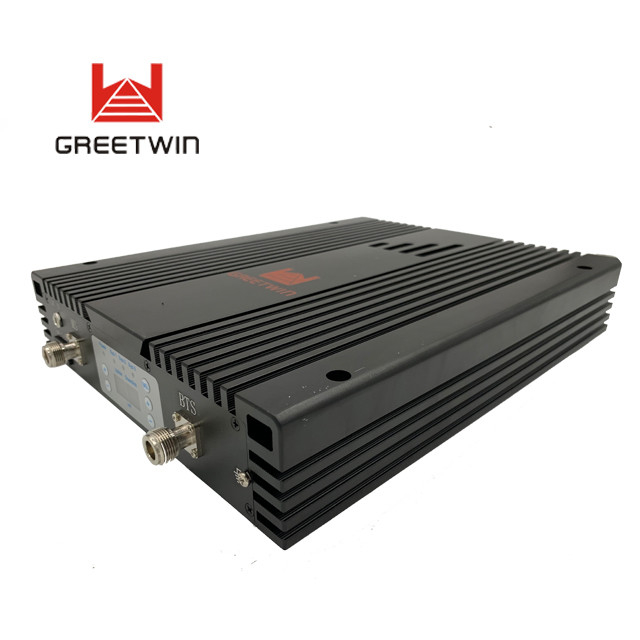

репитер диапазона 20дБм Три, усилитель сигнала ДКС ВКДМА ЛТЭ2600МХз с переменным диапазоном
Описание усилителя сигнала:
В мобильной связи ретрансляторы были бы оптимальным решением для покрытия областей, которые не могут быть покрыты базовыми станциями.Трехдиапазонный избирательный повторитель DCS WCDMA LTE 2600 МГц является идеальным решением для операторов, работающих в более чем одной системе и более чем в одном поддиапазоне.Селективный ретранслятор диапазона в основном используется в местах со слабым или слабым сигналом, таких как офисы, рестораны, квартиры, торговые центры, парковки и т. д.
Трехдиапазонный ретранслятор переменного диапазона 20 дБм позволяет небольшим и средним помещениям иметь надежную радиосвязь для служб быстрого реагирования.Автоматическая регулировка усиления обеспечивает стабильную выходную мощность, даже когда КПК находится рядом с ретранслятором, что защищает донорский участок от прерывания.Устройство размещено в компактном и легком литом корпусе из глинозема.
Встроенный внешний светодиод, доступный снизу корпуса, позволяет легко настраивать и оптимизировать коэффициенты усиления восходящей и нисходящей линии связи, выходную мощность, аварийные сигналы и т. д. на месте без дополнительных инструментов.Индикатор мощности сигнала помогает найти донорский источник сигнала и настроить систему в полевых условиях без дополнительного оборудования.
Особенности усилителя сигнала:
1. Частоту восходящей/нисходящей линии связи можно регулировать.
2. Встроенный фильтр Saw обеспечивает высокое подавление внеполосных частот.
3. Встроенные переключатели и индикатор уровня сигнала позволяют найти донорский источник сигнала и настроить систему на месте без дополнительного оборудования.
4. Внешний универсальный источник питания 100–240 В переменного тока.
5. Внутреннее настенное крепление
6. Конвекционное охлаждение радиатора и низкое энергопотребление
7. Встроенный ALC обеспечивает стабильную выходную мощность, даже когда КПК находится близко к ретранслятору, чтобы свести к минимуму помехи на донорском участке.
Контрольный список деталей
Убедитесь, что в доставленную вам коробку входят следующие элементы.Если какой-либо элемент отсутствует, обратитесь к торговому представителю.
Табл.1 Контрольный список деталей
Вещь | Количество |
Репитер, | 1 |
Внешний адаптер питания | 1 |
Винт M6x40 мм с дюбелем для стеновой панели | 4 |
Руководство пользователя* | 1 |
* Фабрика может отправить продукт вместе с печатной копией этого руководства или сделать его доступным в электронном виде через загрузку с веб-сайта или по электронной почте.
Технический паспорт усилителя сигнала
Предметы | Восходящий канал | Нисходящая линия | |
Диапазон частот DCS/LTE1800 | 1710~1785 МГц | 1805 ~ 1880 МГц | |
Диапазон частот WCDMA | 1920-1980 МГц | 2110-2170 МГц | |
Диапазон частот LTE2600 | 2500-2570 МГц | 2620-2690 МГц | |
Переменная пропускная способность | 1-25 МГц | 1-25 МГц | |
Шаг регулировки частоты | 200 кГц | 200 кГц | |
Выходная мощность | 17 ± 2 дБм | 20 ± 2 дБм | |
Прирост | 65 ± 3 дБ | 70 ± 3 дБ | |
пульсация | ≤6дБ | ≤6дБ | |
КСВ | ≤2 | ≤2 | |
Максимум.Входная мощность без повреждений | -10 дБм | -10 дБм | |
Шаг ATT 1 дБ | 1 ~ 10 дБ | ∣â–⊃3;∣≤1дБ | ∣â–⊃3;∣≤1дБ |
10 ~ 20 дБ | ∣â–⊃3;∣≤1дБ | ∣â–⊃3;∣≤1дБ | |
20 ~ 25 дБ | ∣â–⊃3;âˆ≤1,5 дБ | ∣â–⊃3;âˆ≤1,5 дБ | |
ALC Активный 10дБ | ∣â–⊃3;âˆ≤2дБ | ∣â–⊃3;âˆ≤2дБ | |
Внеполосное усиление | ±5 МГц | ≤ 30 дБ | ≤ 35 дБ |
Интермодуляционные продукты | ≤ -40 дБн | ≤ -40 дБн | |
Паразитное излучение | 9 кГц ~ 1 ГГц | ≤ -30 дБм | ≤ -30 дБм |
1 ГГц ~ 12,75 ГГц | ≤ -30 дБм | ≤ -30 дБм | |
Коэффициент шума при макс.прирост | ≤ 8 дБ | ≤ 8 дБ | |
Временная задержка | ≤ 5 мкс | ≤ 5 мкс | |
Тревога | АЛК не активен | Синий | Синий |
ALC Активный 5-10дБ | Апельсин | Апельсин | |
ALC Активный 15-20дБ | Red | Red | |
сломанный | Нет света | ||
самовозбуждение | Красные вспышки | ||
Бежать | обычный | Синий | |
самовозбуждение | Red | ||
Источник питания | AC100В ~ 240В до 5В | ||
Потребляемая мощность | ≤30 Вт | ||
Dimensions | 268 мм х 325 мм х 120 мм | ||
Масса | 9 кг | ||
РЧ-разъем | N-женщина | ||
Условия окружающей среды | IP40 | ||
Температура | -20°C до +55°C | ||
Влажность | < 90% |
