| Количество: | |
|---|---|
Китай
GREETWIN
СГС, ИСО9001, КЭ, РОХС
ГВ-43ФСРП
1 шт
оборотный
Коробка с пеной PE
3 рабочих дня после получения платежа
Т/Т, Л/К, западное соединение, МонейГрам
5000 шт в месяц

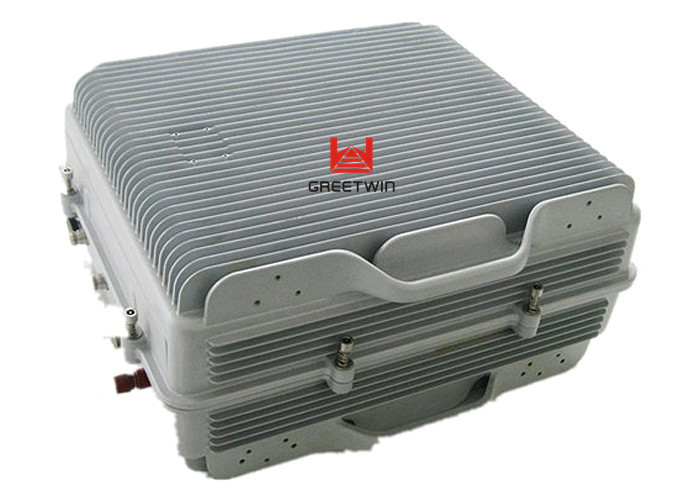

доступ частоты повторителя 10В сигнала сотового телефона 1900МХз ПКС беспроводной
Описание повторителя сигнала 10 Вт:
BTS в пригородах и сельской местности в основном строятся в поселках, где расположено правительство и относительно сконцентрировано население.Многие деревни не могут принимать мобильные сигналы из-за большого расстояния от BTS.
В пригородах и сельской местности покрытие сигнала в основном предназначено для решения проблемы слепых зон и слабых зон сигнала, и телетрафик не является основным противоречием.В настоящее время основа схемы проводной сети в селах неудовлетворительна, поэтому прокладка и строительство кабеля сложны и затратны.Использование моста беспроводной сети, увеличение и расширение диапазона покрытия базовых станций стало идеальным доступом к сельской сети.
Повторитель со сдвигом частоты (FSR) предназначен для решения проблем со слабым мобильным сигналом, который может расширить зону покрытия по сравнению с радиочастотным повторителем и сократить инвестиции в области, где оптоволоконный кабель недоступен.
Вся система FSR состоит из двух частей: донорского блока и удаленного блока.Они прозрачно передают и усиливают беспроводной сигнал между BTS (базовой приемопередающей станцией) и мобильными телефонами с помощью радиочастотной волны на другой частоте от BTS.
Блок-донор получает сигнал BTS через прямой ответвитель, закрытый для BTS (или посредством радиочастотной передачи на открытом воздухе через Антенну-донор), затем преобразует его с рабочей частоты в частоту канала и передает усиленный сигнал на удаленный блок через Связные антенны.Дистанционное устройство преобразует сигнал на рабочую частоту и подает сигнал в районы с недостаточным покрытием сети.Мобильный сигнал также усиливается и ретранслируется на BTS в обратном направлении.
В зависимости от способа получения сигнала BTS блоком-донором доступны два типа FSR:
1. Кабельный доступ FSR: для приема сигнала BTS через прямой ответвитель, закрытый для BTS (рекомендуется);
2. FSR с беспроводным доступом: для приема сигнала BTS через донорскую антенну (применяется, когда между донорским блоком и удаленным блоком нет прямой видимости, поскольку донорский блок установлен на башне BTS).
И оба типа FSR можно разделить на 2 подкатегории в зависимости от наличия частоты канала:
1. Внутриполосный FSR: частота канала находится в пределах рабочего диапазона BTS;
2. Out-of-Band FSR: частота соединения находится вне рабочего диапазона BTS.
FSR в основном применим к такому случаю:
Охватываемая область находится далеко от BTS и не имеет оптоволоконной связи;
Расстояние между BTS и зоной покрытия составляет 20 км.
По сравнению с RFR (радиочастотный повторитель) и FOR (волоконно-оптический повторитель) FSR имеет следующие преимущества и недостатки:
По сравнению с RFR (повторитель RF) и FSR (повторитель со сдвигом частоты) FOR имеет следующие преимущества и недостатки:
Плюсы:
· Отсутствие автоколебаний и простота выбора места установки;
· Для типа Cable-Access чистый сигнал BTS, полученный донорским блоком, значительно уменьшит шум сигнала;
· Удаленный блок может быть установлен вне зоны покрытия BTS;
· Может быть реализован полный охват на 360 градусов;
Против:
· Общая стоимость оборудования выше;
· Определенный частотный ресурс должен быть занят в качестве частоты канала;
Линия прямой видимости должна быть видимой между Антеннами связи.
Повторитель сигнала 10 Вт Заявление:
Для расширения покрытия сигнала или заполнения зоны отсутствия сигнала в местах, где сигнал слабый или недоступен.
· На открытом воздухе: аэропорты, туристические районы, поля для гольфа, туннели, фабрики, горнодобывающие районы, деревни, автомагистрали.
· Внутри: Гостиницы, выставочные центры, подвалы, торговые центры, офисы, автостоянки.
| Донорское отделение | Удаленный блок | ||
| Рабочая частота (настраиваемая) | Восходящий канал (МГц) | 1850~1910 | |
| Нисходящий канал (МГц) | 1930~1990 | ||
| Частота ссылки | Настраиваемый | ||
| Дальность передачи | ≤ 20 км | ||
| Количество каналов (для переключения каналов) | 1 или 2 | ||
| Ошибка частоты | ≤ 0,05 частей на миллион | ||
| Максимум.Выходная мощность (настраивается) | Восходящий канал | Кабельный доступ: ≥ 0 дБм Беспроводной доступ: ≥ 30 дБм | ≥ 33 дБм |
| Нисходящая линия | 37 дБм | 40 дБм | |
| Максимум.Входной уровень (неразрушающий) | ≥ -10 дБм | ||
| Максимум.Прирост | Кабельный доступ: ≥ 45 дБ Беспроводной доступ: ≥ 85 дБ | ≥ 90 дБ | |
| Диапазон регулировки усиления | 1~31 дБ с шагом 1 дБ | ||
| Коэффициент стоячей волны по напряжению (КСВН) | < 1,5 | ||
| Коэффициент шума | < 5 дБ (только для восходящей линии связи) | ||
| Паразитное излучение | В рабочей полосе | ≤ -15 дБм/30 кГц | |
| Вне рабочей полосы (Δf > 2,5 МГц) | 30 МГц ~ 1 ГГц: ≤ -36 дБм/100 кГц | ||
| Интермодуляция третьего порядка | ≤ -15 дБм/30 кГц | ||
| Внутриполосная пульсация | ≤ 3 дБ | ||
| Системная задержка | ≤ 10 мкс | ||
| Импеданс ввода/вывода | 50 Ом | ||
| РЧ-разъем | N-Type (Female) / сменный / нижняя часть корпуса | ||
| Диапазон температур | Эксплуатация: -25°C ~ +55°C / Хранение: -30°C ~ +60°C | ||
| Диапазон относительной влажности | ≤ 95% (без конденсации) | ||
| Источник питания (настраиваемый) | -48 В постоянного тока / 220 В переменного тока, 50/60 Гц / 110 В переменного тока, 50/60 Гц | ||
| Резервный источник питания (дополнительно) | 4 часа | ||
| Уровень корпуса | IP65 | ||
| Dimensions | 428 мм х 328 мм х 220 мм | ||
| Масса | 25 кг | 30 кг | |
| Функция мониторинга NMS (дополнительно) | Тревога в режиме реального времени о состоянии двери, температуре, источнике питания, МШУ, КСВ, автоколебаниях и т. д. Дистанционное управление, такое как включение/выключение, увеличение/уменьшение выходной мощности и т. д. Состояние выходной/входной мощности в режиме реального времени, Усиление UL/DL, все состояния повторителя и т. д. | ||
Поддержите эти частоты:
| Диапазон частот | Восходящий канал | Нисходящая линия |
| МДКР 450 | 452,5–457,5 МГц | 462,5–467,5 МГц |
| LTE700 А/Б | 699-716 МГц | 729-746 МГц |
| LTE700 С | 777- 787 МГц | 746-756 МГц |
| LTE700D | 788-798 МГц | 758-768 МГц |
| ЛТЕ 800 | 832-862 МГц | 791- 821 МГц |
| ИДЕН | 806-824 МГц | 851- 869 МГц |
| CDMA 800/GSM 850 | 824-849 МГц | 869- 894 МГц |
| GSM 900 | 890-915 МГц | 935-960 МГц |
| ВСА | 880 - 915 МГц | 925 - 960 МГц |
| AWS1700 | 1710- 1755 МГц | 2110- 2155 МГц |
| ДКС 1800 | 1710- 1785 МГц | 1805- 1880 МГц |
| ПК 1900 | 1850- 1910 МГц | 1930- 1990 МГц |
| ВКДМА/3Г 2100 | 1920- 1980 МГц | 2110- 2170 МГц |
| ЛТЕ 2600 | 2500- 2570 МГц | 2620- 2690 МГц |
Схема применения:
