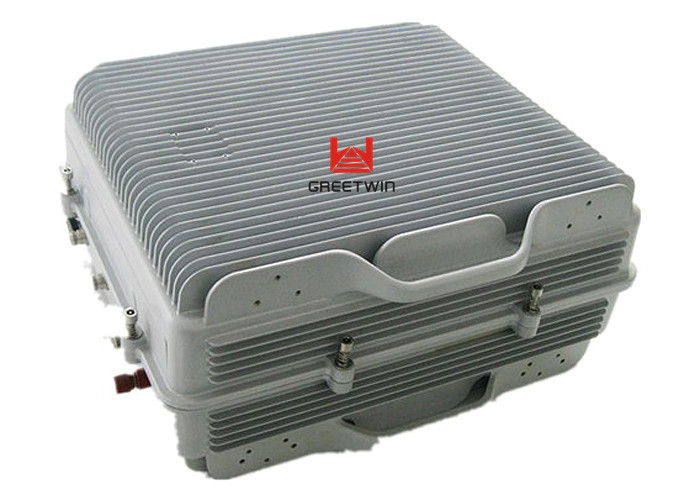

Полнодиапазонный повторитель сигнала 3G 10 Вт CDMA 450 МГц для покрытия туннелей



1) Коаксиальный фидер пассивной распределенной антенны

Использование коаксиального фидера с пассивной распределенной антенной для прикрытия является необязательным способом.Это решение покрытия имеет более гибкую конструкцию, стоит относительно меньше и более удобно в установке.Затухание коаксиального кабеля относительно низкое.Выбор коэффициента усиления антенны зависит главным образом от ограничений условий установки.Когда позволяют условия, чем выше коэффициент усиления антенны, тем больше будет зона покрытия.Простота этого решения заключается в использовании одной антенны для покрытия туннеля, что является самым дешевым решением для покрытия относительно короткого туннеля.



Мобильный повторитель сигнала мощностью 10 Вт является наиболее часто используемым повторителем.Он имеет простую структуру для прозрачной передачи и усиления беспроводного сигнала (на той же частоте) между BTS (базовой приемопередающей станцией) и мобильными телефонами в двойной беспроводной сети.
Репитер мобильного сигнала 40 дБм работает как реле между BTS и мобильными телефонами.Он принимает сигнал от BTS через донорную антенну, линейно усиливает сигнал и затем ретранслирует его через антенну покрытия (или внутреннюю систему распределения сигналов) в зону слабого/слепого покрытия.Мобильный сигнал также усиливается и ретранслируется на BTS в обратном направлении.

Функции:
* корпус из алюминиевого сплава со степенью защиты IP65 обладает высокой устойчивостью к пыли, воде и коррозии;
* Высокоселективный селектор каналов может обрабатывать несколько каналов одновременно;
* Отсутствие помех для BTS за счет использования линейного усилителя с высоким коэффициентом усиления и низким уровнем шума;
* Принятие фильтра с высокой селективностью и низкими вносимыми потерями устраняет помехи между восходящей и нисходящей линиями связи;
* (Дополнительно) USB-порт обеспечивает связь с ноутбуком для локального наблюдения или со встроенным беспроводным модемом для связи с NMS (системой управления сетью), которая может удаленно контролировать рабочее состояние ретранслятора и загружать рабочие параметры на ретранслятор.

Повторитель RF в основном применим к такому случаю:
* Ретранслятор может найти место установки, которое может принимать чистый сигнал BTS на достаточно сильном уровне и может соответствовать требованиям изоляции, чтобы избежать автоколебаний;
* Расстояние между BTS и областью покрытия составляет 2 км.

По сравнению с FSR (повторитель со сдвигом частоты) и FOR (оптоволоконный повторитель) повторитель RF имеет следующие преимущества и недостатки:
Плюсы:
Простота создания места установки;
Меньшая стоимость оборудования и строительства сайта.

Недостатки:
*Неправильная установка может привести к автоколебаниям;
* Антенна покрытия должна быть обращена к Антенне донора, что ограничивает угол покрытия;
* Может возникать сильный шум сигнала, так как донорская антенна улавливает сигнал из эфира;
*Ретранслятор должен быть установлен в зоне покрытия BTS.

Заявление:
Для расширения охвата сигналом зоны отсутствия сигнала заполнения, где сигнал слабый или недоступен.
В помещении: гостиницы, дома, подвалы, торговые центры, офисы, парковки и т. Д.
На открытом воздухе: аэропорты, туристические районы, поля для гольфа, туннели, фабрики, горнодобывающие районы, деревни, шоссе.

Модель №:

33 дБм, GW-33BSRC450
37 дБм, GW-37BSRC450
40 дБм, GW-40BSRC450
43 дБм, GW-43BSRC450
