| Количество: | |
|---|---|
Шэньчжэнь, Китай
GREETWIN
СГС, ИСО9001
GW-36FORG
1 шт
оборотный
Коробка с пеной PE
3 рабочих дня после получения платежа
Т/Т, Л/К, западное соединение, МонейГрам
5000 шт в месяц

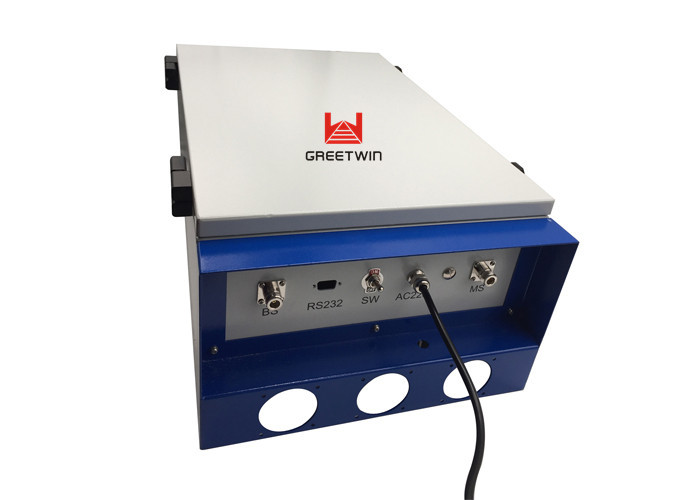

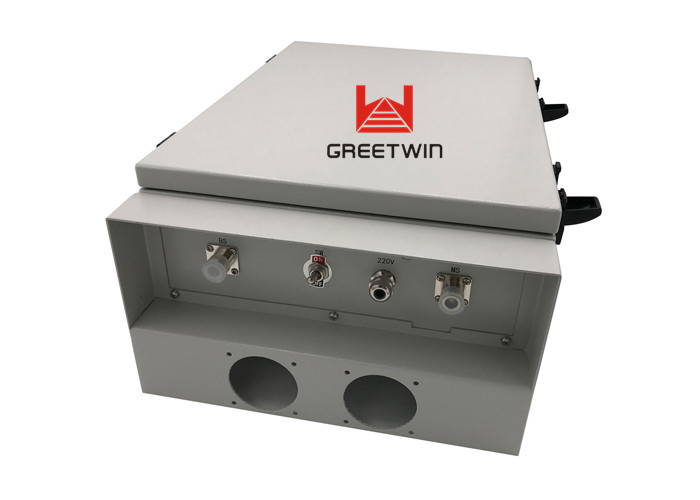

Репитер оптического сигнала волокна доступа кабеля для мобильного телефона, ГСМ 900МХз
Волоконно-оптический повторитель сигнала Описание:
Приветвин Система волоконно-оптических повторителей предназначена для решения проблем слабого мобильного сигнала, что намного дешевле, чем установка новой базовой станции (BTS).Основная работа системы радиочастотных ретрансляторов: для нисходящего канала сигналы от BTS подаются на главный блок (MU), затем MU преобразует радиочастотный сигнал в лазерный сигнал, а затем подает на оптоволокно для передачи на удаленный блок (RU).Затем RU преобразует лазерный сигнал в радиочастотный сигнал и использует усилитель мощности для усиления до высокой мощности для IBS или антенны покрытия.Для восходящей линии связи, это обратный процесс, сигналы от мобильного телефона пользователя подаются на порт MS MU.Через дуплексер сигнал усиливается малошумящим усилителем для повышения мощности сигнала.Затем сигналы подаются на ВЧ-оптический модуль, затем преобразуются в лазерные сигналы, затем лазерный сигнал передается на МУ, лазерный сигнал от РУ преобразуется в ВЧ-сигнал с помощью ВЧ-оптического приемопередатчика.Затем РЧ-сигналы усиливаются до более сильных сигналов, подаваемых на BTS.
Волоконно-оптический повторитель (FOR) предназначен для решения проблем со слабым мобильным сигналом в таких местах: Далеко от BTS (Базовая приемопередающая станция) и имеет подземную оптоволоконную кабельную сеть.

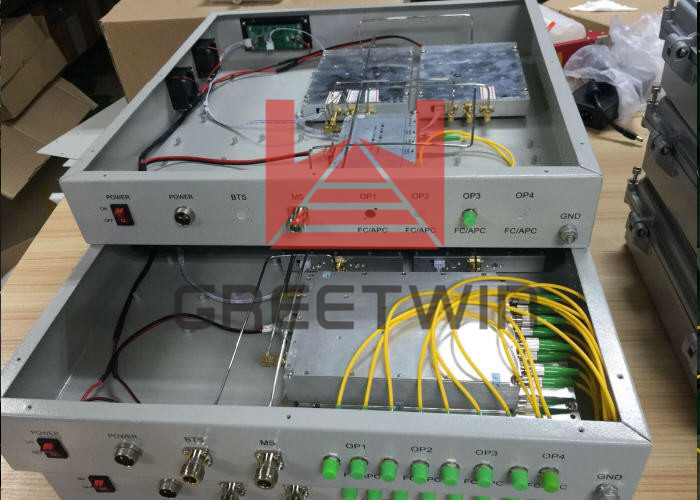

Вся система FOR состоит из двух частей: донорского блока и удаленного блока.Они прозрачно передают и усиливают беспроводной сигнал между BTS (базовой приемопередающей станцией) и мобильными телефонами по оптоволоконным кабелям.
Блок-донор улавливает сигнал BTS через прямой ответвитель, закрытый для BTS (или посредством радиочастотной передачи на открытом воздухе через Антенну-донор), затем преобразует его в оптический сигнал и передает усиленный сигнал на удаленный блок по оптоволоконным кабелям.Дистанционное устройство преобразует оптический сигнал в радиочастотный сигнал и подает сигнал в районы с недостаточным покрытием сети.Мобильный сигнал также усиливается и ретранслируется на BTS в обратном направлении.
В зависимости от метода получения сигнала BTS блоком-донором доступны два типа FOR:
Кабель-доступ ДЛЯ: Для приема сигнала BTS через прямой ответвитель, замкнутый на BTS (рекомендуется);
Беспроводной доступ ДЛЯ: Для приема сигнала BTS через донорскую антенну (применимо, когда к BTS не подключен оптоволоконный кабель);Может быть отсортирован в 2 подкатегории: селективный диапазон и избирательный канал.
Волоконно-оптический повторитель сигнала Функции:
1. Высокий уровень, высокая доступность, удобство обслуживания;
2. Внутренний интеллектуальный мониторинг, удобный для обнаружения неисправностей для обслуживания;
3. Низкое энергопотребление, отличное тепловыделение;
4. Высокая линейность PA, высокий коэффициент усиления системы;
5. Местный и удаленный мониторинг (опционально) с автоматическим сигналом неисправности и дистанционным управлением;
6. Компактный размер, гибкий для установки и перемещения;
7. Погодостойкая конструкция для всепогодной установки;
8. Один MOU может поддерживать до 8 ROU, экономит затраты и упрощает установку.
FOR в основном применим к такому случаю:
· Подземная оптоволоконная кабельная сеть уже существует под покрываемой территорией;
· Между BTS и областью, подлежащей покрытию, имеется огромная препятствующая местность;
· Расстояние между BTS и областью покрытия составляет 20 км вокруг.
По сравнению с RFR (повторитель RF) и FSR (повторитель со сдвигом частоты) FOR имеет следующие преимущества и недостатки:
Плюсы:
Отсутствие автоколебаний и простота выбора места установки;
Для типа Cable-Access чистый сигнал BTS, полученный донорским блоком, значительно уменьшит шум сигнала;
Удаленный блок может быть установлен вне зоны покрытия BTS;
Может быть реализован полный охват на 360 градусов;
Нет необходимости занимать частотный ресурс в качестве частоты канала.
Против:
· Общая стоимость оборудования выше;
· Требуется оптоволоконное соединение между блоком-донором и удаленным блоком.
Заявление:
Для расширения покрытия сигнала или заполнения зоны отсутствия сигнала в местах, где сигнал слабый или недоступен.
· На открытом воздухе: аэропорты, туристические районы, поля для гольфа, туннели, фабрики, горнодобывающие районы, деревни, автомагистрали.
· Внутри: Гостиницы, выставочные центры, подвалы, торговые центры, офисы, автостоянки.
Техническая спецификация:
Технические характеристики главного блока (MU):
| Предметы | Условия тестирования | Техническая спецификация | Памятка | |||
| Нисходящая линия | Восходящий канал | |||||
| Диапазон частот | Работа внутри группы | 890-915 МГц | 935-960 МГц | |||
| Пропускная способность | Работа внутри группы | 25 МГц | ||||
| Выходная мощность | Работа внутри группы | - | 0 дБм | |||
| Макс. уровень ВЧ-входа | Работа внутри группы | -30дБм | - | |||
| Минимальный уровень ВЧ-входа | Работа внутри группы | -110 дБм | - | |||
| Макс. вход RF без повреждений | Работа внутри группы | 10 дБм | - | |||
| Коэффициент шума | Работа внутри группы | ≤5дБ | - | |||
| КСВ | Работа внутри группы | ≤1,5 | ||||
| Временная задержка | Работа внутри группы | ≤12,0 мкс | ||||
| Паразитное излучение | 9 кГц-1 ГГц | Полоса пропускания: 30 кГц | ≤-36 | ≤-36 | ||
| 1 ГГц-12,75 ГГц | Полоса пропускания: 30 кГц | ≤-30 | ≤-30 | |||
| Соединитель | N-женщина | |||||
| Оптические характеристики | ||||||
| Оптическая выходная мощность | -8дБм±2дБ | - | ||||
| Оптическая максимальная входная мощность | +4дБм | |||||
| Оптическая минимальная входная мощность | +0 дБм | |||||
| Уровень повреждения оптического входа | +10 дБм | |||||
| Оптическая длина | ДЛ: 1310нм, УЛ: 1550нм | |||||
| Оптические потери | ≤10 дБ /Включая потерю оптического сплиттера | |||||
| Оптический разъем | FC/APC(WDM, одно ядро) | |||||
| Количество оптических портов | 1-4 | |||||
| Источник питания и механические характеристики | ||||||
| Источник питания | AC220В±60В, 45~55Гц | |||||
| Измерение | 530мм*310мм*190мм | |||||
| Масса | 19 кг | |||||
| Максимум.Потребляемая мощность | 150 Вт | |||||
| Рабочая Температура | -5~+45°C | |||||
| Рабочая влажность | ≤85% | |||||
| Экологический класс | IP65 | |||||
| РЧ-разъем | N-мама, 50 Ом | |||||
| Среднее время безотказной работы | ≥50000 часов | |||||
| Интерфейс монитора | Локальный монитор: Удаленный монитор: RS232, модем GSM/UMTS | Вариант | ||||
| Тип будильника | Нет питания, перегрев, сбой RU | |||||
Технические характеристики удаленного блока:
| Предметы | Условия тестирования | Техническая спецификация | ||||
| Нисходящая линия | Восходящий канал | |||||
| Диапазон частот | Работа внутри группы | 890-915 МГц | 935-960 МГц | |||
| Пропускная способность | Работа внутри группы | 25 МГц | ||||
| Выходная мощность (макс.) | Работа внутри группы | 36 ± 2 дБм | - | |||
| Максимальный ввод без повреждений | Работа внутри группы | -- | +10 дБм | |||
| Максимальный входной уровень RF | Работа внутри группы | -- | -30дБм | |||
| Минимальный входной РЧ-уровень | Работа внутри группы | -- | -110 дБм | |||
| Коэффициент шума | Работа внутри группы | -- | ≤5дБ | |||
| Регулируемый диапазон/шаг усиления | Работа внутри группы | ≥25дБ/1дБ | ||||
| Регулируемая ошибка усиления | Работа внутри группы | Диапазон регулировки усиления составляет 0 ~ 20 дБ, ошибка ≤ 1 дБ;≥21 дБ, ошибка≤1,5 дБ | ||||
| пульсация | Работа внутри группы | ≤3 дБ в полосе пропускания | ||||
| АЛК | Работа внутри группы | При добавлении ≤10 дБ на макс.Выходной уровень, выходное отклонение ≤ ± 2 дБ, при добавлении> 10 дБ выходное отклонение ≤ ± 2 дБ или отключение. | ||||
| КСВ | Работа внутри группы | ≤1,5 | ||||
| Временная задержка | Работа внутри группы | ≤12,0 мкс | ||||
| Паразитное излучение | 9 кГц-1 ГГц | Полоса пропускания: 30 кГц | ≤-36 | ≤-36 | ||
| 1 ГГц-12,75 ГГц | Полоса пропускания: 30 кГц | ≤-30 | ≤-30 | |||
| Оптические характеристики | ||||||
| Оптическая выходная мощность | 0~3дБм | |||||
| Оптическая длина | ДЛ: 1310нм, УЛ: 1550нм | |||||
| Оптические потери | ≤10 дБ /Включая потерю оптического сплиттера | |||||
| Оптический разъем | FC/APC(WDM, одно ядро) | |||||
| Оптическая максимальная входная мощность | +4дБм | |||||
| Оптическая минимальная входная мощность | +0 дБм | |||||
| Оптическая входная мощность без повреждений | +10 дБм | |||||
| Источник питания и механические характеристики | ||||||
| Источник питания | AC220В±60В, 45~55Гц | |||||
| Измерение | 530мм*310мм*190мм | |||||
| Масса | 19 кг | |||||
| Максимум.Потребляемая мощность | 200 Вт | |||||
| Рабочая Температура | -25~+55°C | |||||
| Рабочая влажность | ≤95% | |||||
| Экологический класс | IP65 | |||||
| РЧ-разъем | N-мама, 50 Ом | |||||
| Среднее время безотказной работы | ≥50000 часов | |||||
| Интерфейс монитора | Локальный монитор: Удаленный монитор: RS232, модем GSM/UMTS | |||||
| Тип будильника | Нет питания, сбой усилителя мощности, КСВ, превышение мощности, перегрев | |||||
Техническая спецификация всей системы MOU+ROU:
| Предметы | Условия тестирования | Техническая спецификация | Памятка | |
| восходящая линия связи | нисходящая линия | |||
| Диапазон частот | Работа внутри группы | 890-915 МГц | 935-960 МГц | |
| Пропускная способность | Работа внутри группы | 25 МГц | ||
| Выходная мощность (макс.) | Работа внутри группы | 0 дБм | +36±2дБм | |
| ALC (дБ) | Вход добавить 10 дБ | â–⊃3;Po≤±2 | ||
| Максимальное усиление | Работа внутри группы | 90 ± 3 дБ | 90 ± 3 дБ | Потери на оптическом пути @10 дБ |
| Регулируемый диапазон усиления (дБ) | Работа внутри группы | ≥30 | ||
|
Регулируемое линейное усиление (дБ) | 10 дБ | ±1,0 | ||
| 20 дБ | ±1,0 | |||
| 30 дБ | ±1,5 | |||
| Пульсация в диапазоне (дБ) | Эффективная пропускная способность | ≤3 | ||
| Макс. входной уровень | Продолжить 1 мин. | -10 дБм | ||
| Задержка (нас) | Работа внутри группы | ≤12 | ||
| Уровень шума (дБ) | Работа внутри группы | ≤5 (макс. усиление) | ||
| Паразитное излучение | 9 кГц ± 1 ГГц | ≤-36 дБм/100 кГц | ||
| 1 ГГцï½–12,75 ГГц | ≤-30дБм/1МГц | |||
| Порт КСВН | Порт БС | ≤1,5 | ||
| Порт МС | ≤1,5 | |||
Монтаж
Принцип выбора места установки:
1. Установлен в неуместном месте контакта с персоналом;И легко к электропитанию и украсьте место;
2. Имейте фидер кабеля, удобное соединение волокна отверстия;
3. Место установки должно быть защищено от источников тепла и сырости;
4. Место установки должно хорошо вентилироваться. Необходимо вертикально повесить его на стену или мачту, чтобы обеспечить рассеивание тепла. При подвешивании необходимо учитывать расстояние от верха ≥ 50 см и расстояние от дна ≥ 100 см ;
Оптоволоконное соединение
Волоконно-оптические разъемы должны иметь тип FC/PC, как правило, с черной защитной крышкой и соответствующим адаптером света. Используйте моющие средства для очистки инструментов, чтобы распылять их при подключении.Чтобы избежать искажения светового пути, увеличьте вносимые потери на пути света. Пожалуйста, следуйте изображению при соединении: вставьте болт, направленный в ключевой паз (как на изображении), затяните после вилки: не может быть слишком туго или слишком слабо.В противном случае это повлияет на потерю оптического разъема.
PS: оптический кабель не обжимается, требуется хорошая защита.
