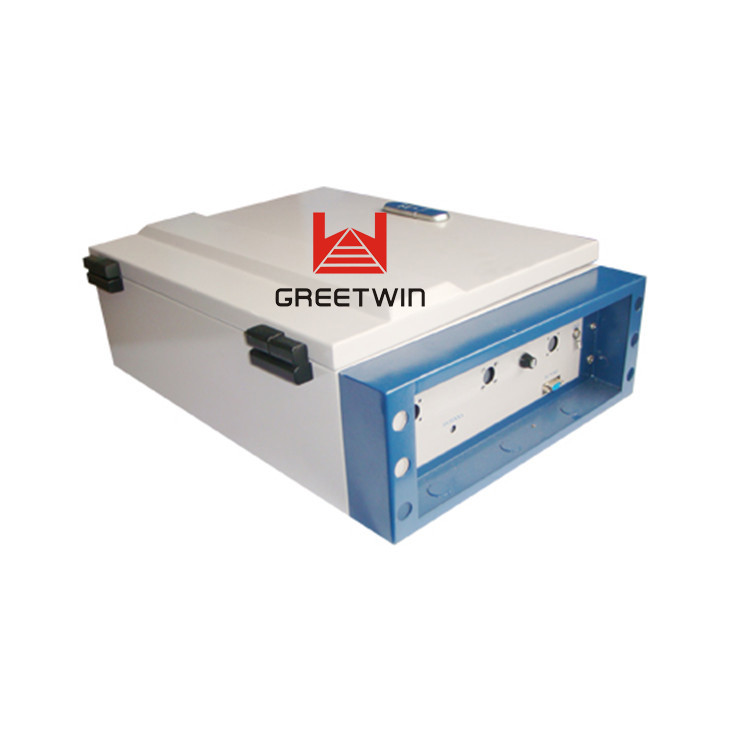

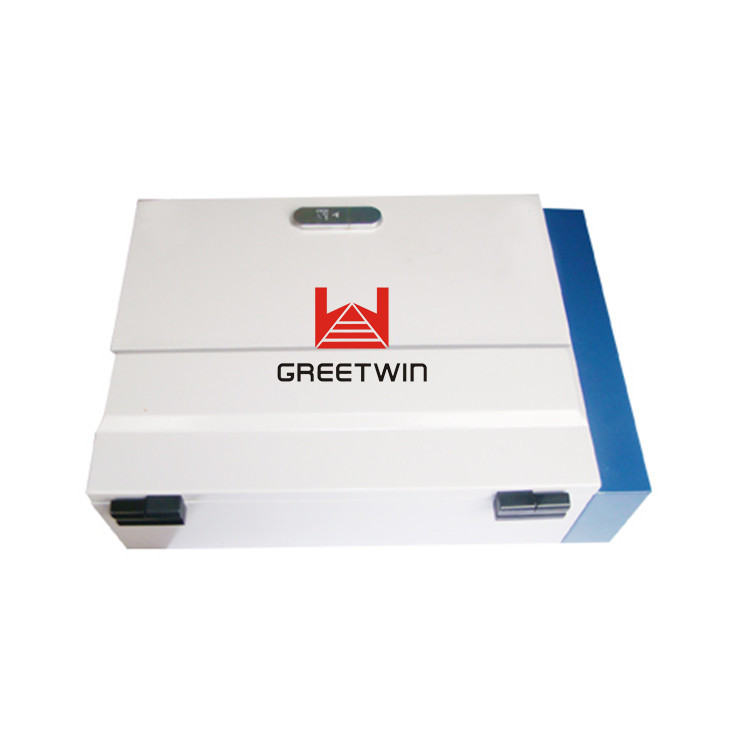

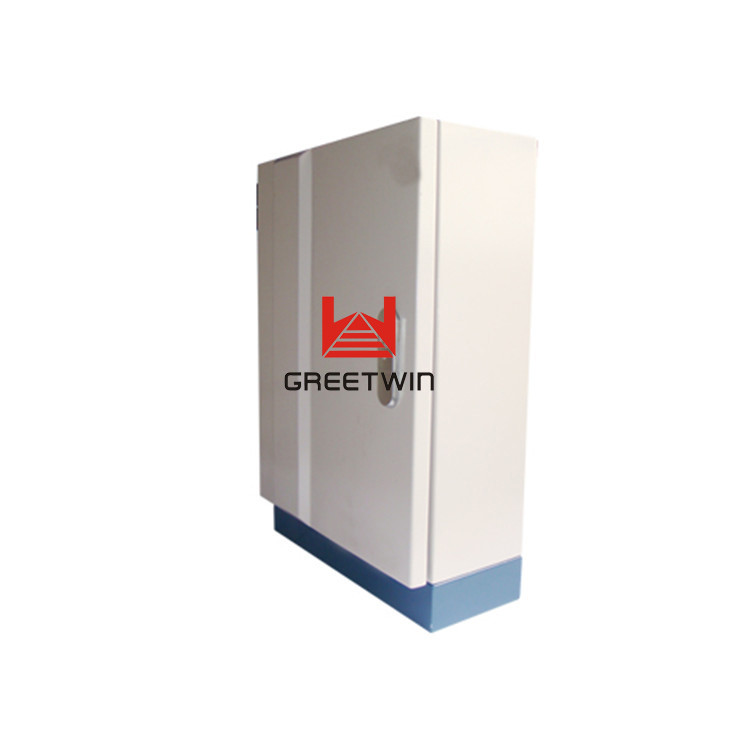

Линейный усилитель 4G LTE 2600 МГц Диапазон сигнала 40 дБм Усилитель сигнала мобильного сотового телефона для покрытия 100000 кв.
Модель: GW-40L-LA
Линейный усилитель 4G LTE 2600 МГц Описание продукта:
Однодиапазонный радиочастотный повторитель (RFR) — наиболее часто используемый вид повторителя.Он имеет простую структуру для прозрачной передачи и усиления беспроводного сигнала (на той же частоте) между BTS (базовой приемопередающей станцией) и мобильными телефонами в одной беспроводной сети.
Однодиапазонный RFR работает как ретранслятор между BTS и мобильными телефонами.Он принимает сигнал от BTS через донорную антенну, линейно усиливает сигнал и затем ретранслирует его через антенну покрытия (или внутреннюю систему распределения сигналов) в зону слабого/слепого покрытия.Мобильный сигнал также усиливается и ретранслируется на BTS в обратном направлении.
В соответствии с требованиями оператора к рабочей частоте доступны два типа однодиапазонных RFR:
* Band-Selective Single-Band RF Repeater: для усиления всех сигналов во всем диапазоне (полоса пропускания настраивается);
*Канально-селективный однодиапазонный радиочастотный повторитель: для усиления только сигналов, передаваемых в настроенных каналах 1/2/4/8/12/16.
Линейный усилитель 4G LTE 2600 МГц Преимущества:
* корпус из алюминиевого сплава со степенью защиты IP65 обладает высокой устойчивостью к пыли, воде и коррозии;
* Высокоселективный селектор каналов может обрабатывать несколько каналов одновременно;
* Отсутствие помех для BTS за счет использования линейного усилителя с высоким коэффициентом усиления и низким уровнем шума;
* Принятие фильтра с высокой селективностью и низкими вносимыми потерями устраняет помехи между восходящей и нисходящей линиями связи;
* USB-порт обеспечивает связь с ноутбуком для локального наблюдения или со встроенным беспроводным модемом для связи с NMS (системой управления сетью), которая может удаленно контролировать рабочее состояние ретранслятора и загружать рабочие параметры на ретранслятор.
Повторитель RF в основном применим к такому случаю:
* Ретранслятор может найти место установки, которое может принимать чистый сигнал BTS на достаточно сильном уровне и может соответствовать требованиям изоляции, чтобы избежать автоколебаний;
* Расстояние между BTS и областью покрытия составляет 2 км.
По сравнению с FSR (повторитель со сдвигом частоты) и FOR (оптоволоконный повторитель) RFR имеет следующие преимущества и недостатки:
Плюсы:
Простота создания места установки;
Меньшая стоимость оборудования и строительства сайта.
Против:
*Неправильная установка может привести к автоколебаниям;
* Антенна покрытия должна быть обращена к Антенне донора, что ограничивает угол покрытия;
* Может возникать сильный шум сигнала, так как донорская антенна улавливает сигнал из эфира;
*Ретранслятор должен быть установлен в зоне покрытия BTS.
Линейный усилитель 4G LTE 2600 МГц Схема применения:
Для расширения охвата сигналом зоны отсутствия сигнала заполнения, где сигнал слабый или недоступен.
В помещении: гостиницы, дома, подвалы, торговые центры, офисы, парковки и т. Д.
На открытом воздухе: аэропорты, туристические районы, поля для гольфа, туннели, фабрики, горнодобывающие районы, деревни, шоссе.
| Характеристики | ||
| Рабочая частота (настраиваемая) | Восходящий канал (МГц) | 2500 - 2570 МГц |
| Нисходящий канал (МГц) | 2620 - 2690 МГц | |
| Рабочая пропускная способность | Настраиваемый | |
| Максимум.Входной уровень (неразрушающий) | -10 дБм | |
| Максимум.Выходная мощность (настраивается) | 43 дБм | |
| Максимум.Прирост | ≥ 90 дБ | |
| Диапазон регулировки усиления | 1~31 дБ с шагом 1 дБ | |
| Коэффициент стоячей волны по напряжению (КСВН) | < 1,5 | |
| Коэффициент шума | ≤ 5 дБ | |
| Внутриполосная пульсация | ≤ 3 дБ | |
| Паразитное излучение | В рабочей полосе | ≤ -15 дБм/30 кГц |
| Вне рабочей полосы (Δf > 2,5 МГц) | 9 кГц ~ 1 ГГц: ≤ -36 дБм/30 кГц | |
| 1 ГГц ~ 12,75 ГГц: ≤ -30 дБм/30 кГц | ||
| Интермодуляция третьего порядка | ≤ -45 дБн/30 кГц (измерено при номинальной выходной мощности) | |
| Системная задержка | ≤ 5 мкс | |
| Импеданс ввода/вывода | 50 Ом | |
| РЧ-разъем | N-Type (Female) / сменный / нижняя часть корпуса | |
| Диапазон температур | Эксплуатация: -25°C ~ +55°C / Хранение: -30°C ~ +60°C | |
| Диапазон относительной влажности | ≤ 95% (без конденсации) | |
| Источник питания (настраиваемый) | -48 В постоянного тока / 220 В переменного тока, 50/60 Гц / 110 В переменного тока, 50/60 Гц | |
| Потребляемая мощность | ≤ 200 Вт | |
| Резервный источник питания (дополнительно) | 4 часа | |
| Уровень корпуса | IP65 | |
