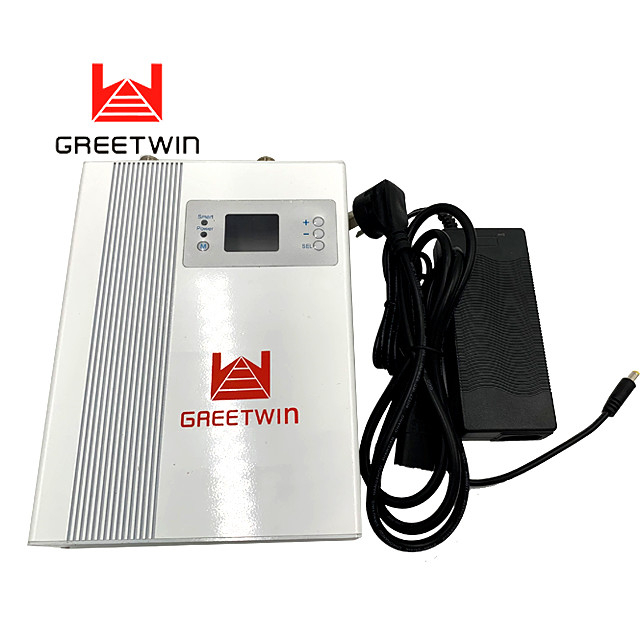

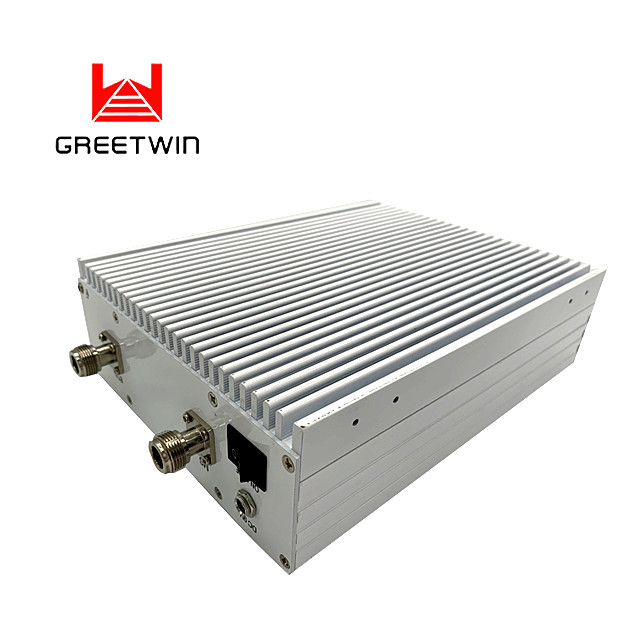

Двухдиапазонный усилитель мобильного сигнала GSM900 DCS1800 20 дБм и ретранслятор для мобильного телефона
Модель:ГВ-20ГД
GSM900 DCS1800 Усилитель сигнала мобильного телефона Описание:
Усилитель сигнала мобильного телефона состоит из антенны, радиочастотного дуплексера, малошумящего усилителя, смесителя, аттенюатора, фильтра, усилителя мощности и т.п., а также усиливающей несущей нисходящей линии связи.Основной принцип его работы: использовать переднюю антенну (антенну-донора) для приема нисходящего сигнала базовой станции в репитер, усилить полезный сигнал через малошумящий усилитель, подавить шумовой сигнал в сигнале, улучшить отношение сигнал/шум (S/N) После преобразования с понижением частоты в сигнал промежуточной частоты, фильтрации фильтром, усиления на промежуточной частоте, затем сдвига частоты до ВЧ, усиления усилителем мощности, передачи обратной антенной (антенна ретрансляции) к мобильной станции; сигнал восходящей линии связи мобильной станции принимается и усиливается восходящей линией связи по встречному пути: то есть малошумящим усилителем, понижающим преобразователем, фильтром, промежуточным усилителем, повышающий преобразователь и усилитель мощности ретранслируются на базовую станцию, тем самым обеспечивая двустороннюю связь между подложкой и мобильной станцией.
LCD Repeater охватывает все существующие беспроводные сети общего пользования:
GSM900 и DCS1800
ЖК-ретрансляторы имеют множество интеллектуальных функций, таких как обнаружение изоляции антенны, индикация уровня входного и выходного сигнала, системная индикация, ручная регулировка усиления и интеллектуальный режим.См. подробное введение, указанное ниже:
Дисплей автоматически выключится, если не прикасаться к нему в течение одной минуты.
1. 'GREETWIN' является логотипом компании.
2. Питание: блок питания с индикатором.
3. Smart: умная функция с индикатором.АВТО режим сейчас.
4. M : 'AUTO' переключиться на 'MANU'.
5. Sel: выберите рабочие системы,
нажмите и удерживайте кнопку в течение 2 секунд, чтобы войти в 900 м.затем установите усиление.
затем установите усиление 65 дБ, снова нажмите и удерживайте кнопку в течение 2 секунд.65 дБ было подтверждено.
6. 900 МГц: Показать текущую рабочую систему.Нажмите 'Sel', чтобы перейти к другой системе для работы.
7. AUTO/MANU: автоматический режим или ручной режим усиления.
8. AGC: автоматическая регулировка усиления с индикатором.
9. ISO: проверка изоляции с помощью индикатора.
10. 63 дБ/68 дБ: усиление рабочей системы.
11. 0dBm/0dBm: мощность рабочей системы.
12. UL — восходящая линия, DL — нисходящая.'+' увеличивает усиление, '-' уменьшает усиление.
GSM900 DCS1800 Усилитель сигнала мобильного телефона Функции:
1. Проверка изоляции.При первом включении ретранслятора устройство автоматически обнаружит изоляцию между донорской антенной и сервисной антенной.Пользователям будет проще увидеть статус и внести соответствующие коррективы.
2. Индикация мощности входного и выходного сигнала.Конкретное количество восходящих и нисходящих каналов, измеренное в выходной мощности (дБм).Легко для понимания пользователей.
3. Ручная регулировка усиления.Пользователи или инженеры могут уменьшить усиление ретранслятора вручную с помощью кнопок под экраном.Усиление восходящего и нисходящего каналов может быть установлено независимо.'+' увеличивает усиление, '-' уменьшает усиление.
4. Автоматическая регулировка усиления.Автоматическая регулировка усиления (АРУ) — это функция динамической регулировки усиления с диапазоном 31 дБ.
5. Интеллектуальный режим = автоматический режим.Репитер может автоматически изменять усиление в соответствии с конкретной средой, когда включена интеллектуальная функция.Обратите внимание, что когда SMART включен, пользователи не могут установить усиление вручную.Усиление сначала автоматически уменьшается на 31 дБ, затем сигнал тревоги AGC КРАСНЫЙ, когда контроль AGC 5–10 дБ, сигнал тревоги ISO КРАСНЫЙ, когда контроль AGC 20–25 дБ, повторитель автоматически отключится.Автоматический перезапуск через две минуты.
6. РУЧНОЙ режим, пользователи могут установить усиление вручную.Аварийный сигнал АРУ КРАСНЫЙ при управлении АРУ 5–10 дБ;
Аварийный сигнал ISO КРАСНЫЙ, когда контроль AGC 20–25 дБ, повторитель автоматически отключится.
Автоматический перезапуск через две минуты.
7. Автовыключение = ISO.Auto Shut Down — это этап, который временно останавливает функцию RF.Если входная мощность снизится до безопасного уровня для работы ретранслятора, программное обеспечение снова включит ретранслятор и быстро восстановит все функции.Однако, если входная мощность остается слишком большой и опасной для сети, она полностью отключится.В этом случае сигнал слишком сильный для использования ретранслятора.

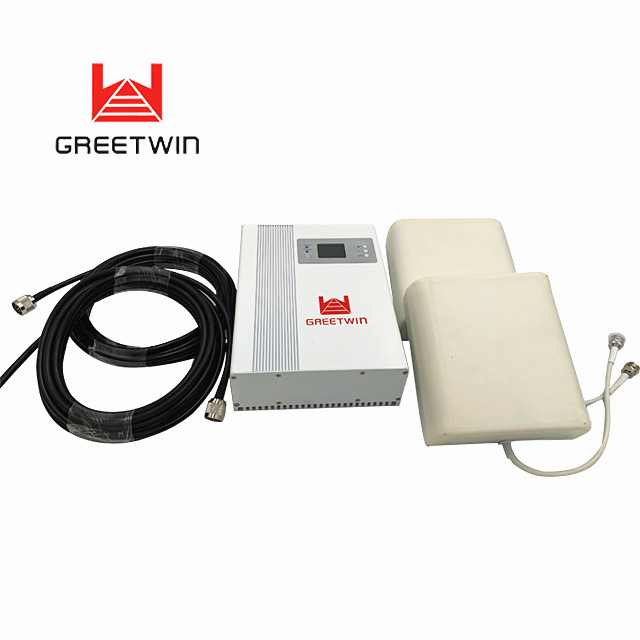

Приложения:
1) Донорская антенна: Рекомендуется использовать широкополосную панельную антенну (усиление 7 ~ 14 дБи) или антенну Yagi, лучше использовать антенну с хорошим направлением, высоким коэффициентом усиления и оформлением, если она находится в городских районах.
2) Роль: Он принимает сигналы от вышки и отправляет на усилитель по кабелям, в то же время он передает усиленные мобильные сигналы от усилителя на вышку.
3) Серверная антенна: Рекомендуется использовать комнатную всенаправленную или панельную антенну.Внутренний всенаправленный подходит для широких открытых пространств, где сигналы могут излучаться из центра в окрестности, в то время как внутренняя панель подходит для таких узких и длинных участков, как туннели, коридоры, лифты и т. д.
4) Кабели: Коаксиальные кабели 5D-FB или 7D-FB.
5) Источник питания: Адаптер питания Booster, стандартный настольный компьютер.Обычно напрямую подключается к розетке.Но желательно оборудовать воздушным выключателем, заземлением, иногда необходимо подключить разрядник.
GSM900 DCS1800 Усилитель сигнала мобильного телефона Характеристики:
| Частота | Восходящий канал | Нисходящая линия | |
| GSM900 | DCS1800 | 890 - 915/1710 - 1785МГцМГц | 935-960/1805-1880 МГцМГц |
| Полоса пропускания операции | Широкий диапазон | ||
| Прирост | ≥75дБ | ≥80 дБ | |
| Выходная мощность | ≥23дБм | ≥27дБм | |
| MGC (ручная регулировка усиления) | Диапазон 31 дБ/шаг 1 дБ | ||
| Пульсация в полосе | 8 дБ | ||
| Коэффициент шума | ≤ 6 дБ | ||
| КСВ | ≤2,0 | ||
| Автоматический контроль уровня | ≥20 дБ | ||
| Интермодуляционные продукты | ≤ -40 дБн | ||
| Паразитное излучение | 9 кГц ~ 1 ГГц | ≤ -36 дБм/30 кГц | |
| 1 ГГц ~ 12,75 ГГц | ≤ -30 дБм/30 кГц | ||
| Стабильность частоты | ≤ 0,01 ч/млн | ||
| Среднее время безотказной работы | > 50000 часов | ||
| Временная задержка | ≤1,5 мкс | ||
| Импеданс | 50 Ом | ||
| Источник питания | Вход: 110~240 В переменного тока;Выход: постоянный ток 9 В/5 А | ||
| Светодиодная сигнализация | Индикатор питания | ВКЛ/ВЫКЛ постоянного тока | |
| Умный светодиод | Умная функция ВКЛ/ВЫКЛ | ||
| Аварийный сигнал АРУ | Аварийный сигнал КРАСНЫЙ, когда ALC 5–10 дБ | ||
| Сигнал ISO | Аварийный сигнал КРАСНЫЙ, когда ALC 20–25 дБ, Затем повторитель автоматически отключится. Автоматический перезапуск через две минуты. | ||
| Механическая спецификация | |||
| РЧ-разъем | N-женщина | ||
| Потребляемая мощность | 25 Вт | ||
| Рабочая Температура | -10°~ +55°C | ||
| Условия окружающей среды | IP40 (в помещении) | ||
| Тип установки | Настенная установка | ||
| Размеры (Д х Ш х В) | 228*170*65мм | ||
| Масса | ≤ 3,5 кг | ||
